产品展示>> 止回阀>>旋启式止回阀
一、旋启式止回阀 产品概述

上海川沪阀门有限公司生产的H44W、H44H、H44Y型旋启式止回阀,旋启式止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。本类阀门在管道中一般应当水平安装。
特点:
1、选材考究,符合国内、外相关标准,材料的全面质量高。
2、密封副配对先进合理,阀瓣、阀座密封面采用铁基合金或司太立(Stellite)钴基硬质合金堆焊面成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全,垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀,为各种设备配套使用。
适用场景:
H41H、H41Y和H41W 型旋启式止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500;公称通径DN15~1200mm、NPS1/2~48;工作温度-196~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质(WCB,CF8(M),CF3(M),1Gr5Mo,15CrMo1V,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。主要用于石油、化工、制药、化肥、电力等管路上。

二、旋启式止回阀 产品图片

旋启式止回阀 旋启式止回阀

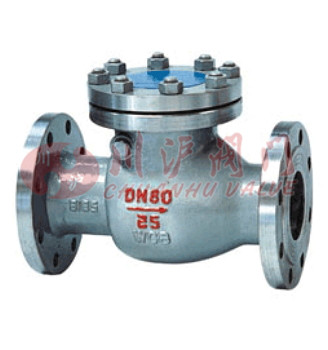

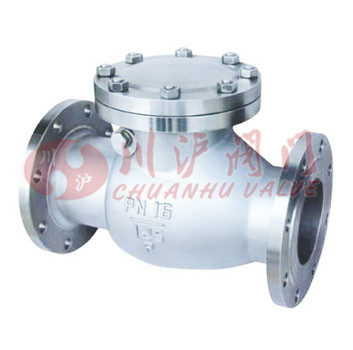

旋启式止回阀(铸钢法兰连接) 旋启式止回阀(不锈钢法兰连接)
三、旋启式止回阀 性能参数

型号 H44H-16C~250 H44W-16P~250
工作压力(MPa) 1.6~25
适用温度(℃) ≤425 ≤550
适用介质 水、蒸汽、油品 弱腐蚀性介质
材料 阀体、阀盖、阀瓣 碳素钢 铬镍钛不锈钢
密封面 碳钢堆焊铁基合金 本体密封
四、旋启式止回阀 结构图

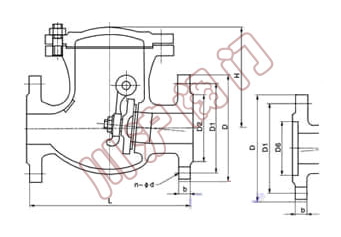

旋启式止回阀结构图
五、旋启式止回阀 连接尺寸

公称通径 DN 主要外形尺寸和连接尺寸
L D D1 D2 b Z-d H
H44H-16C 、H44W-16C 、H44W-16P 、H44W-16R 、H44W-16I
25 160 115 85 65 16 4-14 100
32 180 135 100 78 16 4-18 105
40 200 145 100 85 16 4-18 115
50 230 160 125 100 16 4-18 135
65 290 180 145 120 18 4-18 142
80 310 195 160 135 20 8-18 165
100 350 215 180 155 20 8-18 180
125 400 245 210 185 22 8-18 210
150 480 280 240 210 24 8-23 233
200 500 335 295 265 26 12-23 304
250 550 405 355 320 30 12-25 348
300 650 460 410 375 30 12-25 390
350 750 520 470 435 34 16-25 430
400 850 580 525 485 36 16-30 468
H44H-25、H44W-25、 H44W-25P 、H44W-25R 、H44W-25I
25 160 115 85 65 16 4-14 100
32 180 135 100 78 16 4-18 105
40 200 145 110 85 16 4-18 115
50 230 160 125 100 20 4-18 160
65 290 180 145 120 22 8-18 175
80 310 195 160 135 22 8-18 185
100 350 230 190 160 24 8-23 220
125 400 270 220 188 28 8-25 248
150 480 300 250 218 30 8-25 276
200 550 360 310 278 34 12-25 350
250 650 425 370 332 36 12-30 410
300 750 485 430 390 40 16-30 430
350 850 550 490 448 44 16-34 518
400 950 610 550 505 48 16-34 560

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
