一、电动笼式调节阀 产品概述
上海川沪阀门有限公司生产的ZRSL电动笼式调节阀，分为两种结构。一种是笼式单座结构，称为电动笼式单座调节阀，是采用笼式单座导向、单座密封结构。另外一种是笼式套筒结构，称为电动笼式套筒调节阀，是采用笼式套筒导向、双斜面密封结构。电动笼式调节阀配用3810系列(或PSL系列)电动执行机构，电动执行机构为电子式一体化结构，内有伺服放大器，输入控制信号(4～20mADC或1～5VDC)及电源即可控制阀门开度，将电流信号转变成相对应的直线位移，自动地控制电动笼式调节阀的开度达到对压力、流量、液位、温度等工参数的连续调节。电动笼式调节阀整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。
适用场景：
电动笼式套筒调节阀特别适用于允许压差小、阀前后压差较大的工作场合。
二、电动笼式调节阀 产品图片
 |

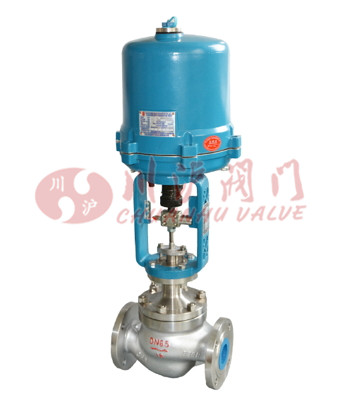

| 电动笼式调节阀(配防爆型ExdII BT4 电动执行器) |
三、电动笼式调节阀 零部件参数
| 零部件 | 材质 | |||
|---|---|---|---|---|
| 阀体 | WCB | CF8 | CF8M | CF3M |
| 阀座 | 304 | 304 | 316 | 316L |
| 垫片 | PTFE/金属石墨垫片 | |||
| 阀芯 | 304 | 304 | 316 | 316L |
| 导向套 | 304 | 304 | 316 | 316L |
| 阀盖 | WCB | CF8 | CF8M | CF3M |
| 阀杆 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/柔性石墨 | |||
| 弹簧 | 65Mn | 304 | 316 | 316L |
| 螺母 | 304 | 304 | 316 | 316L |
四、电动笼式调节阀 技术参数
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数(KV) | 直线性 | 10 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 允许压差(MPa) | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 流量特性 | 直线性、等百分比 | |||||||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 阀芯形式 | 笼式单座柱塞阀芯、笼式套筒双导向阀芯 | |||||||||||||
| 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) | |||||||||||||
| 配置执行器类别 | 381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器) | |||||||||||||
| 执行器参数 | 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | |||||||||||||
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | ||||||||||||||
| 环境温度：-25～+70℃、环境湿度：≤95% | ||||||||||||||
五、电动笼式调节阀 性能参数
| 项目 | 指标值 | ||
|---|---|---|---|
| 基本误差% | 配3810L±2.5； 配PSL±1.0 | ||
| 回差% | 配381L ±2.5； 配PSL±1.0 | ||
| 死区% | 1.0 | ||
| 始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
| 始点±2.5 | 终点±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 额定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×阀额定容量(硬密封)、零泄漏(软密封) | ||
| 可调范围R | 30：1 | ||

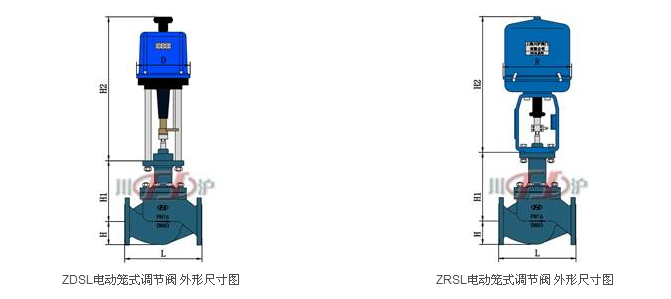

六、电动笼式调节阀 结构图
 |
七、电动笼式调节阀 连接尺寸
| 公称通径 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 550 | 640 | 880 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 640 | 760 | 910 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 670 | 810 | 950 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | 390 | 450 | |
| H2 | PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 |
| 3810 | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 | |
| D | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
| R | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 | |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
