电动卫生级调节阀

一、电动卫生级调节阀产品概述

上海川沪阀门有限公司生产的ZD(R)SWS-P电动卫生级调节阀由3810由3810系列(或PSL系列)电子式电动执行器及低流阻直通调节阀阀体组成，电动执行机构为电子式一体化结构，内有伺服放大器，输入控制信号(4～20mADC或1～5VDC)及电源即可控制阀门开度，将电流信号转变成相对应的直线位移，自动地控制电动单座调节阀的开度达到对压力、流量、液位、温度等工参数的连续调节。
特点：
1、卫生级电动调节阀具有结构紧凑、装拆方便、调节精度高等优点，尤其是在压降损失小、流量大、可调范围广、流量精度高，完全符合IEC534-1978标准，阀门泄漏量符合ANSIB16.104标准。
2、卫生级电动调节阀采用角型设计确保阀门自排放，标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀体和阀帽，使卫生级电动调节阀打开和维修快捷容易，使过程停机时间缩短。
适用场景:
ZD(R)SWS-P 电动调节阀适用于各种压力、温度、流量等物理量调节，如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。

二、电动卫生级调节阀产品图片

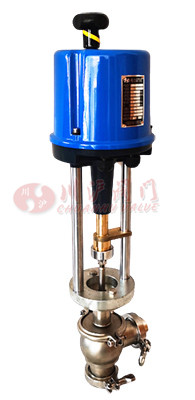

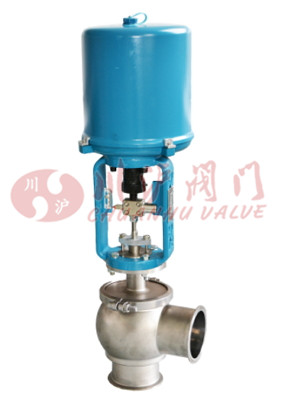

电动卫生级调节阀(不锈钢卡箍连接)	电动卫生级调节阀(配PSL型电动执行器)

三、电动卫生级调节阀技术参数

公称通径(DN)	15	25	40	50	65	80	100
阀体型式	角型铸造球体式（标准型）三通、直通、多通等（变型产品）
公称压力	PN1.0MPa
连接型式	卡箍式
密封填料	三元乙丙橡胶、聚四氟乙烯
流量特性	等百分比（E%）；直线（L）
阀体材质	不锈钢304SS、316SS、316LSS
阀芯材料	不锈钢304SS、316SS、316LSS
配置执行器类别	381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器)
执行器参数	电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

四、电动卫生级调节阀性能参数

项目			指标值
基本误差%			配3810L±2.5；配PSL±1.0
回差%			配381L ±2.0；配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
	电开	始点±2.5	终点±2.5
	电关	始点	±2.5
	电关	终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

五、电动卫生级调节阀连接管尺寸

ISO2037(SMS)			DIN11850				3A			ASME-BPE/BS4825
				系列1	系列2
Size	OD	t	Size	OD	OD	t	Size	OD	t	Size	OD	t
			10	12	13	1.5	1/2"	12.7	1.65	1/2"	12.7	1.65
			15	18	19	1.5
			20	22	23	1.5	3/4"	19.05	1.65	3/4"	19.05	1.65
25	25	1.2	25	28	29	1.5	1"	25.4	1.65	1"	25.4	1.65
			32	34	35	1.5
38	38	1.2				1.5	1-1/2"	38.1	1.65	1-1/2"	38.1	1.65
	40	1.2	40	42	43	1.5
50	51	1.2	50	52	53	1.5	2"	50.8	1.65	2"	50.8	1.65
							2-1/2"	63.5	1.65	2-1/2"	63.5	1.65
65	63.5	1.6	65	70	70	2
75	76.1	1.6					3"	76.2	1.65	3"	76.2	1.65
			80	85	85	2
100	101.6	2	100	104	104	2	4"	101.6	2.11	4"	101.6	2.11
			125	129	129	2
			150	154	154	2	6"	152.4	2.77	6"	152.4	2.77
