电动智能化调节阀

一、电动智能化调节阀产品概述

上海川沪阀门有限公司生电动智能化调节阀除了有电动衬氟调节阀的功能外，还增加聚四氟乙烯波纹管密封结构，能够更好的满足密封性能，能达到多重密封保护，拒绝介质外漏，对要求苛刻的介质（氯气等剧毒和强腐蚀）有更好的密封保证作用。
特点：
1.耐腐蚀：几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2.密封性能好：采用波纹管和填料双重密封结构，确保无外渗漏。
3.泄漏量小：由于阀芯、阀座采用软密封，故泄漏量低。
4.配用直行程电子式执行机构，输出力矩大、结构紧凑。
适用场景:
电动智能化调节阀广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。

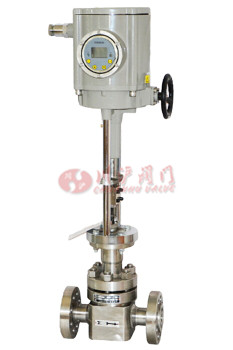

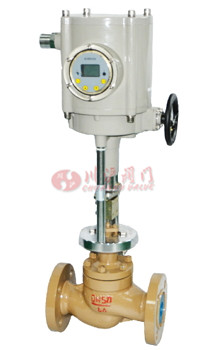

二、电动智能化调节阀产品图片


电动智能化调节阀	电动智能化调节阀

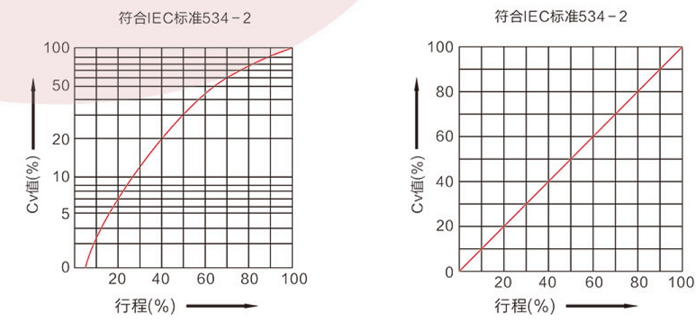

三、电动智能化调节阀流量特性

调节阀的流量特性是由阀芯头部的曲线和形状来决定，通常为等百分比和直线两种流量特性。
等百分比是指阀门单位行程的变化所引起的流量的变化正比于变化之前的流量，即小开度变化小，大开度变化大，他是控制过程中常见的流量特性。
直线特性是指阀门单位行程的变化将会引起相等的流量变化。

四、电动智能化调节阀技术参数

公称通径		20				25	32	40	50	65	80	100	125	150	200
阀座直径		10	12	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV	线性	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
额定流量系数KV	等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630
公称压力		1.6、2.5、4.0、6.4、10
行程		16					25			40			60
流量特性		线性、等百分比、快开
工作温度		-40~+230℃（常温型）、敷散热片式+230℃~+450℃（中温型）、特殊订货
法兰尺寸		符合JB/79.1（2）-94、HG20592-97、GB、ANSI、JIS、SIN等标准
阀体材质		WCB、304、316、WC6、WC9、钛、镍、哈氏合金、Monel等
阀芯材质		304、316、WC6、WC9、钛、镍、哈氏合金、Monel等

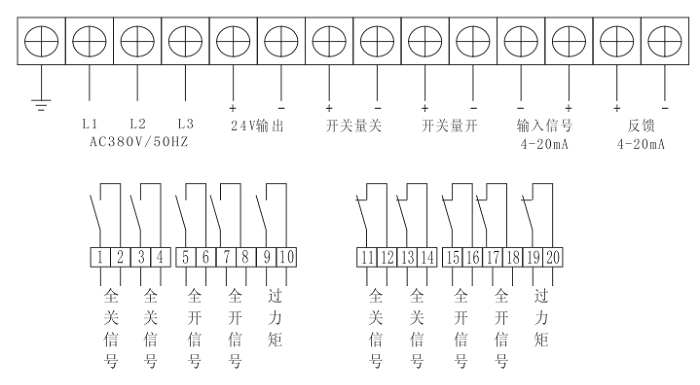

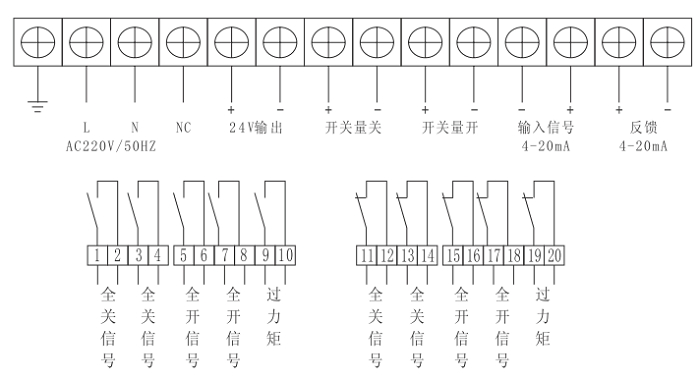

六、电动智能化调节阀电动执行器技术参数

项目		项目描述
输入信号		DC4～20mA；DCO~10V（可选）；二组开关量信号（开、关）
输出信号		DC4-20mA（负载电阻≤750Ω）5个继点器干接点信号（触点容量220V/1A）
供电电源		AC220V/380V
控制模式		DC4-20mA模拟量控制
控制模式		开、关开关量控制
甚本误差		≤0.5%
回差		≤0.5%
死E		0.3-1.2%可调
工作制		启停次数1200次/小时
附域功能		过力矩保护、断信保护、自动标定功能
环境	环境温度	非防爆型：-25~70℃防爆型：-20~40℃
	环境湿度	5 ~ 95%
	机械振动	频率在10~200HZ的范围内，加速度达0.5g的持续震动
防护等级		IP67
防爆等级		ExdIlBT4
