电动小流量调节阀

产品展示>> 电动调节阀>>电动小流量调节阀
一、电动小流量调节阀 产品概述

上海川沪阀门有限公司生产的ZD(R)SW电动小流量调节阀由3810系列(PSL系列)电动执行器及小流量调节阀体组成,执行器内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制电动小流量调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
特点:
电动小流量调节阀是专门针对小流量调节而开发的小口径调节阀。
电动小流量调节阀具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。
电动小流量调节阀调节不干净介质时,应针对其节流间隙小的问题,注意预防堵卡现象的发生。
适用场景:
电动小流量调节阀适用于液体、蒸汽等介质的主流量调节场合。

二、电动小流量调节阀 产品图片

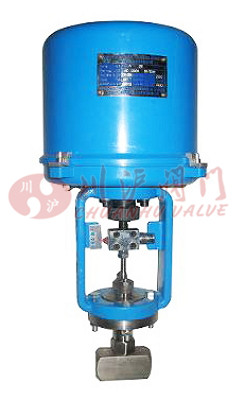

电动小流量调节阀 电动小流量调节阀

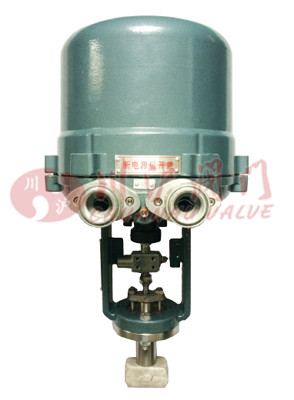

电动小流量调节阀 防爆型电动小流量调节阀
三、电动小流量调节阀 零部件参数

零部件 材质
阀体 WCB CF8 CF8M CF3M
阀座 304 304 316 316L
垫片 PTFE/金属石墨垫片
阀芯 304 304 316 316L
导向套 304 304 316 316L
阀盖 WCB CF8 CF8M CF3M
阀杆 304 304 316 316L
填料 PTFE/柔性石墨
弹簧 65Mn 304 316 316L
螺母 304 304 316 316L
四、电动小流量调节阀 技术参数

公称通径(DN) G3/8"、1/2"、G3/4"、G1"
阀座直径(dn) 1.5 2 3 4 5 6 7 8 9 10 11 12 15
额定流量系数KV 0.025 0.05 0.08 0.12 0.20 0.32 0.50 0.80 1.00 1.40 1.55 1.85 2.23
允许压差(MPa) ≤公称压力
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
流量特性 等百分比、直线性
额定行程(mm) 8 10 12
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
配置执行器类别 PSL系列、3810L系列等电动执行器(客户指定品牌亦可)
执行器参数 电源电压:220V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
五、电动小流量调节阀 性能参数

项目 指标值
基本误差% 配3810L±2.5; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1
六、电动小流量调节阀 结构图

电动小流量调节阀结构图

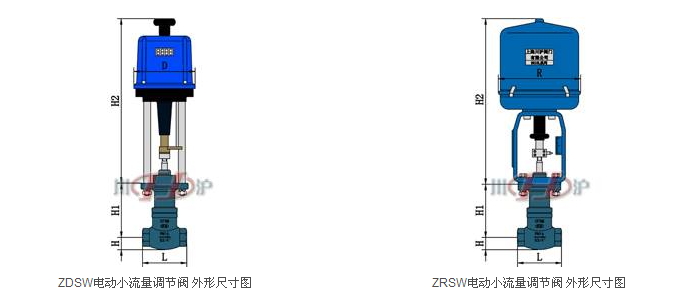

七、电动小流量调节阀 连接尺寸

公称通径DN 阀座直径dn L H H1 (3810) H1 (PSL) D R
G3/8" 1.5~12 110 30 473 537 177 225
G1/2" 1.5~12 110 30 473 537 177 225
G3/4" 1.5~12 110 30 473 537 177 225
G1" 1.5~12 110 30 473 537 177 225

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
