电动双座调节阀
一、电动双座调节阀 产品概述
上海川沪阀门有限公司生产的ZD(R)SN电动双座调节阀，接受来自调节仪表的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。电动双座调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达到Ⅵ级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种，前者用于一般场合，而后者用于不允许外漏的特殊场合，流量特性为线性或等百分比。
特点：
1.阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30％。
2.可调节范围大，固有可调比为50，流量特性有直线和等百分比。
3.电动双座调节阀不平衡力小，阀稳定性好，使用压差大。
3.调节切断型采用软密封结构阀芯，达Ⅵ级泄漏标准(零泄漏)。
4.伺服放大器采用深度动态负反馈，可提高自动调节精度。
适用场景:
电动双座调节阀广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
二、电动双座调节阀 产品图片
 |
 |

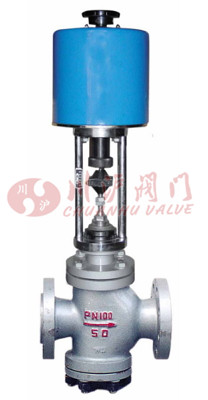

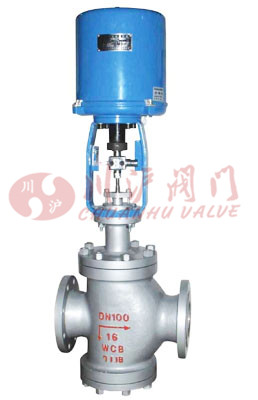

| 电动双座调节阀(配PSL电动执行器) | 电动双座调节阀(配3810电动执行器) |
三、电动双座调节阀 零部件参数
| 零部件 | 材质 | |||
|---|---|---|---|---|
| 阀体 | WCB | CF8 | CF8M | CF3M |
| 阀座 | 304 | 304 | 316 | 316L |
| 垫片 | PTFE/金属石墨垫片 | |||
| 阀芯 | 304 | 304 | 316 | 316L |
| 导向套 | 304 | 304 | 316 | 316L |
| 阀盖 | WCB | CF8 | CF8M | CF3M |
| 阀杆 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/柔性石墨 | |||
| 弹簧 | 65Mn | 304 | 316 | 316L |
| 螺母 | 304 | 304 | 316 | 316L |
四、电动双座调节阀 技术参数
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径(dN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数(KV) | 直线 | 10 | 12.5 | 19.5 | 30.5 | 48.4 | 76 | 125 | 195 | 305 | 484 | 760 | 1000 | 1600 |
| 等百分 | 8 | 11 | 17,6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 900 | 1300 | |
| 允许压差(MPa) | ≤ 公称压力 | |||||||||||||
| 公称压力(MPa) | 1.6、2.5、4.0、6.4 | |||||||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) | |||||||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||||||
| 阀芯形式 | 双座柱塞导向型阀芯 | |||||||||||||
| 流量特性 | 直线性、等百分比 | |||||||||||||
| 配置执行器类别 | 381L系列电动执行器、PSL系列电动执行器、(亦可客户指定品牌执行器) | |||||||||||||
| 执行器参数 | 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | |||||||||||||
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄、手轮 | ||||||||||||||
| 环境温度：-25～+70℃、环境湿度：≤95% | ||||||||||||||
五、电动双座调节阀 性能参数
| 项目 | 指标值 | ||
|---|---|---|---|
| 基本误差% | 配3810L±2.5； 配PSL±1.0 | ||
| 回差% | 配381L ±2.5； 配PSL±1.0 | ||
| 死区% | 1.0 | ||
| 始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
| 始点±2.5 | 终点±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 额定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×阀额定容量(硬密封)、零泄漏(软密封) | ||
| 可调范围R | 30：1 | ||

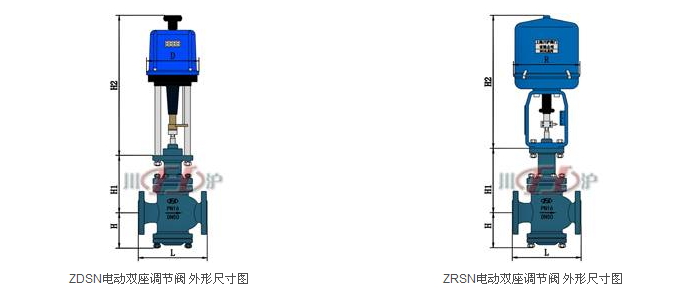

六、电动双座调节阀 结构图
 |
七、电动双座调节阀 连接尺寸
| 公称通径 DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 |
| PN40 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 740 | 805 | |
| PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | |
| H | PN16/25 | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 |
| PN40 | 124 | 128 | 145 | 150 | 195 | 220 | 230 | 280 | 290 | 335 | 465 | 528 | |
| PN64 | 130 | 135 | 155 | 170 | 205 | 240 | 255 | 295 | 310 | 360 | 480 | 550 | |
| H1 | 165 | 185 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 | 560 | 680 | |
| H2 | PSL | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 |
| 3810 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 | |
| D | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
| R | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 | |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
下载：上海川沪阀门有限公司-产品样本-电动双座调节阀.PDF
电动双座调节阀链接：http://www.shchuanhu.com/products/diandongtiaojiefa/ddsztjf.html
