AW型气动执行器

一、AW型气动执行器 产品概述

上海川沪阀门有限公司生产的AW型气动执行器,它采用了新材料,新工艺,使产品性能有很大的提高。AW系列气动装置能对各种阀门进行开,关操作和频繁的不同开度调控,能可靠的满足各种严酷的工况及易燃,易爆场合的要求。本系列气动装置可应用于石化,发电,供热,供水,污水处理,冶炼,饮食及生化制药等行业。在国民经济的几乎所有行业,不论现在和将来,都对阀门有广泛的需求。新型 AW 系列气动执行装置由于具有前述的许多优点,自然成为阀门(驱动)配套,设计院设备选择,项目承包中首选产品。
执行器分双作用式和单作用式(即弹簧复位)。二个分体气缸同时工作,输出扭距大,动作干稳可靠。活塞杆镀 铬,耐磨;滑动部位配有无油润滑轴承和减磨环可降低摩擦,延长使用寿命。执行器的输出扭距特性更适用于大 口径球阀、蝶阀。

二、AW型气动执行器 产品图片

AW型气动执行器 AW型气动执行器

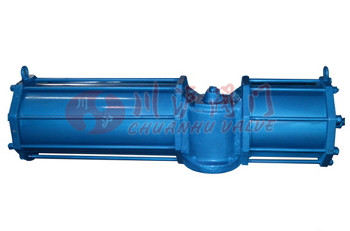

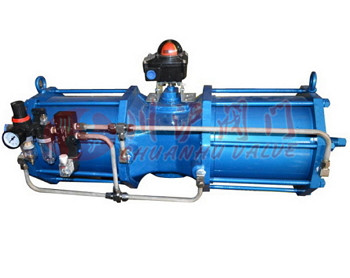

AW型气动执行器(双作用式) AW型气动执行器(单作用式)
三、AW型气动执行器 选型指导

使用AW型气动执行器时,先确定阀门的扭矩,考虑管道介质;水蒸气或非润滑的介质增加 25%安全值;非润滑的干 气介质增加 60%安全值;非润滑用气体输送的颗粒粉料介质增加 1 00%安全值;对于清洁、无摩擦的润滑介质 增加 20%安全值,然后根据气源工作压力,查找双作用式或单作用式扭矩表,可得到准确的执行器型号。 气动执行器与阀门安装精度是否正确,直接影响执行器安全操作和使用寿命。合理安装是将执行器中心轴与阀 杆必须绝对同轴,合理连接安装。执行器与阀门装配之前,应对阀门扭矩测定,不应超出所要求扭矩。装配后, 气动执行器和阀门同时试验,对阀门加压至额定密封压力,执行器以气源压力为 0.4~0.7MPa 或按用户需要的 气源压力,对气动执行器的两个进气口进行切换进气,观察气动阀门的开启和关闭情况,不应有停顿、爬行现 象,应开关灵活旋转,应要进行多次反复试验。
·执行器及附件的功能和用途
1.双动式气动执行器:对阀门开启和关闭的两位式控制。
2.弹簧复位式:在电路、气路切断或故障时,阀门自动开启或关闭。
3.单电控电磁阀:供电时、阀门打开或关闭,断电时、阀门关闭或打开。 (可提供防爆型)。
4.双电控电磁阀:一个线圈得电时阀门打开,另一个线圈得电时阀门关闭,有记忆功能 (可提供防爆型)。
5.限位开关回讯器:远距离传送阀门的开关位置的信号 (可提供防爆型)。
6.电气定位器:根据电流信号 (标准 4-20mA)的大小、对阀门的介质流量调节控制。(可提供防爆型)。
7.气动定位器:根据气压信号 (标 0.02-0.1MPa)的大小对阀门的介质流量调节控制。
8.电气转换器:将电流信号转换成气压信号,与气动定位器配套使用。 (可提供防爆型)。
9.气源处理三联件:包括空气减压阀、过滤器、油雾器,对气源稳压、清洁、运动部件润滑等作用。
10.手动操作机构:自动控制在不正常情况下、可以用于手动操作。

四、AW型气动执行器 双作用输出扭矩表

型号规格 气源压力(Mpa)
0.3 0.4 0.5 0.6 0.7
AW13 515 620 770 930 1080
AW17 950 1270 1590 1910 2230
AW20 2150 2870 3580 4300 5020
AW25 3360 4480 5600 6720 7850
Aw28 5150 6860 8580 10300 12020
AW35 10120 13500 16870 20250 23620
AW40 13220 17630 22040 26450 30860
AW50 22460 29950 37440 44930 52420
AW60 47300 63070 78840 94610 110380
五、AW型气动执行器 单作用输出扭矩表

型号规格 弹簧扭矩 气源压力(Mpa)
0.4 0.5 0.6
最小 最大 最小 最大 最小 最大 最小 最大
AW13S 230 430 185 340 340 545 490 700
AW17S 330 670 600 930 920 1290 1230 1573
AW20S 1190 1980 880 1670 1600 2390 2320 3110
AW25S 1600 2510 1970 2880 3090 4000 4210 5120
AW28S 2900 5610 1250 3960 2970 5685 4680 7400
AW35S 5520 10740 2760 7970 6130 11340 9510 14720
AW40S 8770 16140 1480 8860 5900 13260 10300 17670
AW50S 13110 27490 6370 20750 14840 29220 23310 37700
六、AW型气动执行器 气缸容积及耗气量计算和重量

型号规格 AW13 AW17 AW20 AW25 AW28 AW35 AW40 AW50 AW60
气缸容量L(升) 双作用A+B 6.5 14.3 30.8 48.5 73.0 148.2 193.2 350 630
单作用B 3.25 7.15 15.4 24.2 36.5 74.1 96.1 175 315
重量Kg 双作用 48 82 170 195 325 600 800 1070 1580
单作用 65 116 223 280 450 845 1070 1400

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
