一、气源三联件 产品概述

上海川沪阀门有限公司提供气源三联件包括空气减压阀、过滤器、油雾器三大件。其中减压阀可对气源进行稳定,使气源处于恒定状态,可减少因气源压突变时对阀门或执行器等硬件的损伤。过滤器用于对气源的清洁,可过滤压缩空气中的水分,避免水分随气体进入装置。油雾器可对机体运动部件进行润滑,可以对不方便加润滑的部件进行润滑,大大延长机体使用寿命。

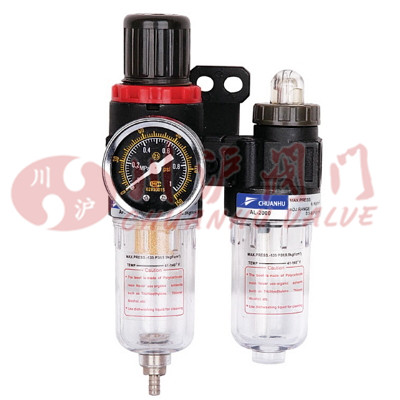

二、气源三联件 产品图片

气动保位阀
三、气源三联件 安装

1、安装时请注意清洗连接管及接头,避免赃物带入气路。
2、安装时请注意气体流动方向与本体上箭头所指方向是否一致,注意接管及接头牙型是否正确。
3、过滤器、调压阀给油器的固定:将固定支架的凸槽与本体上凸槽匹配,再固定片及螺丝锁紧即可。
4、单独使用调压阀、调压过滤器时的固定:旋转固定环境使之锁紧附带的专用固定片即可。

四、气源三联件 使用说明

1、本过滤器排水有压差排水于手动排水两种方式。手动排水时当水位达到水位滤芯下方水平之前必须排出。
2、压力调节时,在转动旋钮前请先拉起字旋转,压下旋转钮为定位。顺时针扭转为调高出口压力,逆时针旋低出口压力,调节压力时应逐步均匀地调至所需压力值,不应一步调节到位。
3、给油器的使用方法:给油器使用JIS K2213输油机(ISO Vg32或同级用油)。加油量请不要超过杯子八分满。数字0为油量最小,9为油量最大。自0-9位置不能旋转,须顺时针旋转。

五、气源三联件 注意事项

1、部分零件使用PC材质,禁止接近或在有机剂环境中使用。PC杯清洗请用中性清洗耳恭听剂。
2、使用压力请勿超过其使用范围。
3、当出口风量明显减少时,应及时更换滤芯

五、气源三联件 技术参数

型号 AC1500 AFC1500 AC2000 AFC2000
工作介质 空气
接口管径 1/8" 1/4"
滤芯精度 40U
使用压力范围 手动排水:0~9.5kgf/cm2 压差排水:1.5~9.5kgf/cm2
最大可调范围 9.5kgf/cm2
保证耐压力 15.0kgf/cm2
使用温度范围 5~60℃
给水杯容量 15CC
给油杯容量 25CC
建议润滑用油 ISOVG32或同级用油
重量 0.49kg 0.32kg 0.49kg 0.32kg
构成元件 过滤器 AF1500 AFR1500 AF2000 AFR2000
减压阀 AR1500 AFR1500 AR2000 AFR2000
组油器 AL1500 AL1500 AL2000 AL2000

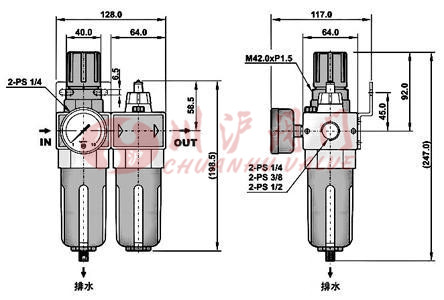

六、气源三联件 安装尺寸

气源三联件安装尺寸

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
