顶装手轮

一、顶装手轮 产品概述

顶装手操气动执行器 是针对老式的ZMA、ZMB型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构,其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂,采用特殊的压制工艺,使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性,有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂,具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小,重量轻等优点。
顶装手操气动执行器可配带气动、电一气阀门定位器和空气过滤器等附件。还可配装轻小侧装、顶装手操机构。

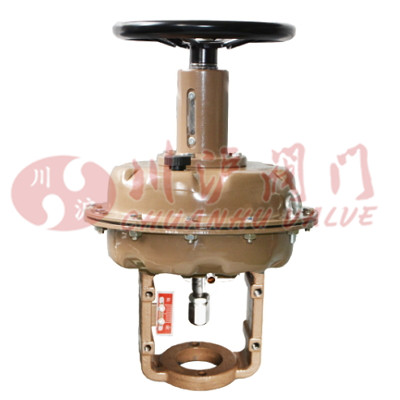

二、顶装手轮 产品图片

顶装手轮
顶装手轮
三、顶装手轮 技术参数

项目 带定位器 不带定位器
基本误差% ≤±1 ≤±4(输出行程的百分数表示)
回差% ≤1 ≤2.5(输出行程的百分数表示)
死差% ≤0.8 ≤2.5(输出压力范围的百分数表示)
额定行程偏差% ±2.5
始终点偏差% ±0.1 ±2.5
零位迁移量% ±20
薄膜耐压强度MPa 20~24
工作寿命 不少于30万次

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
