手轮机构

一、手轮机构 产品概述

上海川沪阀门有限公司生产的手轮机构当调节机构失灵时,如气源中断,控制系统失灵及执行机构膜片损失时,可将气动调节阀切换成手动操作,使工艺过程正常进行。
采用手轮机构可以用来阻止阀的开度;在某些调节系统(如低压常温、无腐蚀、无粘结的干净介质,大口径管路)采用手轮机构来代替旁通管路,节省投资。

产品特点
1、体积小、重量轻、设计合理、式样新颖;
2、产品系列化,输出转矩与气动装置,各种阀门匹配。
3、蜗轮连接内孔有相隔90度的两个键槽,以便用户根据需要选择装置同阀体的相对位置。
4、可自由切换手动和气动:提起限位销,旋转偏心装置180度,限位销自动限位,实现气动;反之,实现手动;
5、产品出厂时,装有专用润滑脂,与阀装配后,整体密封、防尘、防水。
6、防护等为IP65。

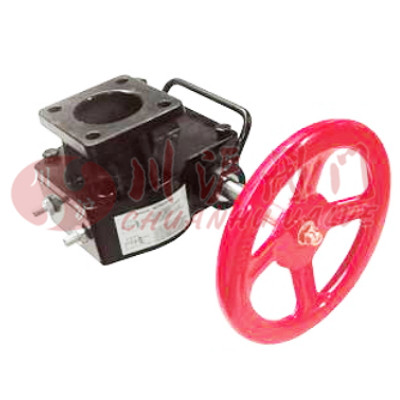

二、手轮机构 产品图片

手轮机构
手轮机构
三、手轮机构 使用说明

1、减速器底面与阀门连接,支架面与气缸连接,阀轴也蜗轮内孔配合穿过,阀轴端四方与气缸方孔配合:(工作过程:气动时气缸带动阀轴,蜗轮同转。手动时蜗杆与蜗轮啮合,带动阀轴转动,气缸活塞亦随动。
2、转动手柄(外转180度)在合上蜗杆上,会出现柄齿现象,需转动手轮一个角度即可合上。
3、减速器的支架盖有三种,用户可根据需要选用,配置不同型号的气缸。
4、气动与手动不能同时驱动。

四、手轮机构 技术参数

型号 速比 输入扭矩(N·M) 输出钮矩(N·M) 手轮直径(mm) 重量(kg)
LH26 26:1 70 300 200 13
LH38 30:1 60 500 200
75 600 250
90 700 300 17
LH54 54:1 100 1000 250
120 1200 300
LH80A 80:1 110 1600 300 22
140 2000 400
LH78 70:1 200 3100 600
五、手轮机构 结构图

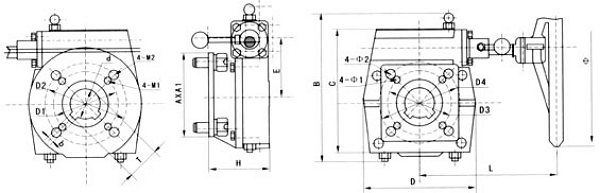

手轮机构结构图
六、手轮机构 安装尺寸

型号 中心孔参数 与阀连接尺寸 支架面连接尺寸(与执行器连接) 离合器外形尺寸
D b T D1 4-M1 D2 4-M2 A×A1 D3 4-Φ1 D4 4-Φ2 H1 L B C D E
LH26 22.2 8 25.5 70 4-M8 / / 64×64 70 4-9 / 1 82 192 166 130 104 50.5
LH38 38 10 41.3 / / 102 4-M10 110×110 / / 125 4-14 82 225 191 156 125 65.5
LH54 48 14 51.8 102 4-M10 140 4-M16 130×30 / / 140 4-18 95 233 234 199 175 85.5
LH80A 60 18 64.4 165 4-M20 / / 165×156 165 4-22 / / 114 277 311 279 234 123
LH78 76.2 19 85.7 165 4-M20 / / 156×156 165 4-22 / / 120 323 350 322 276 141.6

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
