一、美标高压焊接球阀 产品概述

Q61N/Q61Y美标高压焊接球阀，为订做美标高压阀门，阀体材质可选A105、CF8、CF8M。焊接管的长度可以根据客户要求订做加长。美标高压焊接球阀配蜗轮传动、配支架和联轴器后可以配气动执行机构、电动执行机构或液动执行机构，组成自控阀门。为满足客户的不同需求，球阀设有全通径及缩径两大系列。全通径球阀的通道内径与管线内径一致，不但流体阻力最小，也便于管道清理。而缩径球阀的流体阻力比相同口径截止阀的流体阻力要低很多，重量比相同口径的球阀要轻30%左右，有效的降低了生产成本及价格，因而遂得到了较为广泛的使用。
适用场景:
美标高压焊接球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品等管路系统。

二、美标高压焊接球阀 产品图片

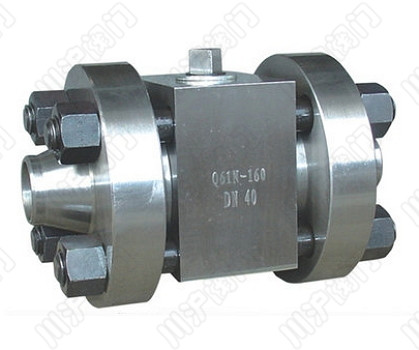

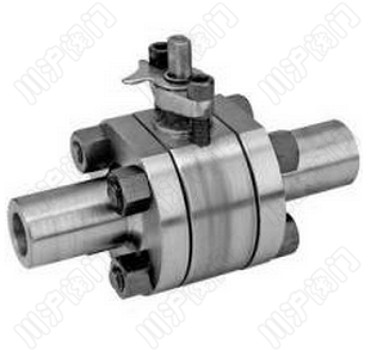

美标高压焊接球阀_Q61N/Q61Y	高压焊接球阀_Q61N/Q61Y

三、美标高压焊接球阀 主要技术参数

项目	参数
公称通径	DN10~200
公称压力	150-900lb
连接形式	对焊(BW)、承接焊(SW)
阀体形式	整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上)
密封圈	尼龙（N）、硬质合金（Y）

四、美标高压焊接球阀 结构图和连接尺寸

SIZE	d	L	H	D1	B	W1	W2	h	重量WT（g）
由于美标高压焊接球阀为订做阀门，具体连接尺寸需要和客户沟通订做说明，详细参数请联系销售部 021-5186 3046

六、美标高压焊接球阀 安装说明

1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
4）、阀法兰与管线法兰间按管路设计要求装上密封垫。
5）、带传动机构的球阀，按产品使用说明书的规定安装。

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取最新数据。
