三通球阀

产品展示>> 球阀>>三通球阀
一、三通球阀 产品概述

上海川沪阀门有限公司生产的Q44F、Q45F三通球阀,可分为L形和T形,L形(Q44F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q45F)三通球阀用于介质分流、合流及流 向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。
特点:
1、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化。
2、三通球芯分T形和L形,使用寿命长,流通能力大,阻力小。
3、球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。
适用场景:
三通球阀Q44F、Q45F广泛适用于水、油、气、硝酸类、醋酸类多种介质。

二、三通球阀 产品图片

三通球阀 三通球阀

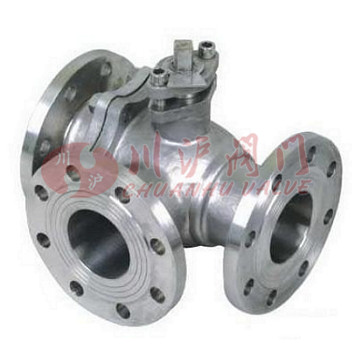

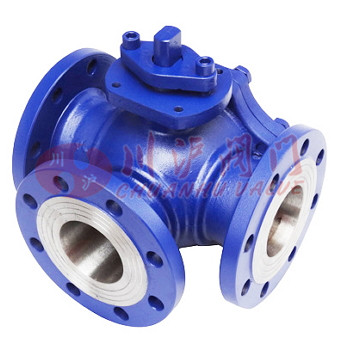

三通球阀(铸钢三通法兰连接) 三通球阀(不锈钢三通法兰连接)
三、三通球阀 零部件参数

零件名称
材 质
GB ASTM
阀体、阀盖
WCB A216-WCB
密封圈
PTFE、对位聚苯
PTFE、对位聚苯
球体 1Cr18Ni9Ti SS 304
阀座、阀杆
2Cr13 A246-416
双头螺柱
35CrMoA A193-B7

注:球体可根据用要求选用不同材质:A105、304、316、316L、LF2、F51、42CrMo、Monel、17-4PH、CF8、CF8M等。

四、三通球阀 性能规范

公称压力 PN(MPa)
试验压力
壳体 Shell 高压液密封
低压气密封
1.6 2.4 1.76 0.6
2.5 3.75 2.75
4.0 6.0 4.4
CLASS150 3.O 2.2
适用工况
适用介质
水、油品、气等非腐蚀介质和酸碱腐蚀介质
适用温度
-28-350℃
应用规范
连接法兰
JB79-59、GB9113、HG20592-97、ANSI B16.5
检验试验
GB9/T 9092-99、API 598
其余制造规范均按本厂标准

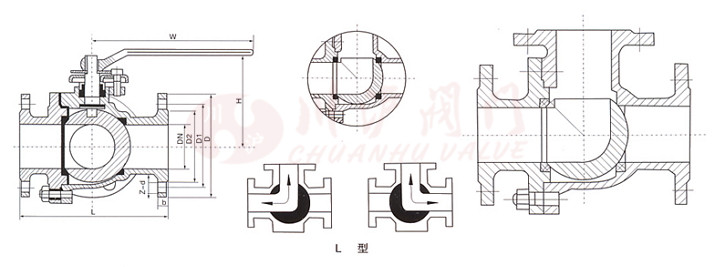

五、三通球阀L型(Q44F)结构图

三通球阀L型结构图
六、三通球阀 连接尺寸

型号 公称通径 DN(mm) 尺寸(mm)
L L2 D D1 D2 b f Z-d H W
Q44F-16C 15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 220
65 260 130 180 145 120 16 3 4-18 193 240
80 280 140 195 160 135 20 3 8-18 217 270
100 320 160 215 180 155 20 3 8-18 245 350
125 380 190 245 210 185 22 3 8-18 282 500
150 440 220 280 240 210 24 3 8-23 319 600
200 550 260 335 295 265 26 3 12-23 380 1000
250 670 310 405 355 320 30 3 12-25 460 1400
300 720 370 460 410 375 30 3 12-25 520 1800

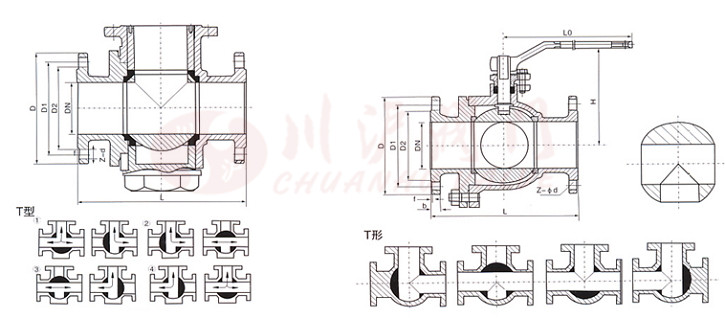

七、三通球阀T型(Q45F)结构图

三通球阀T型(Q45F)结构图
八、三通球阀 连接尺寸

型号 公称通径
DN(mm)
尺寸(mm)
L L2 D D1 D2 b f Z-d H W
Q45F-16C 15 150 72 95 65 45 14 2 4-14 95 130
20 160 80 105 75 55 14 2 4-14 110 130
25 180 90 115 85 65 14 2 4-18 120 140
32 200 100 135 100 78 16 2 4-18 144 180
40 220 110 145 110 85 16 3 4-18 152 220
50 240 120 160 125 100 16 3 4-23 182 240
65 260 130 180 145 120 16 3 4-18 193 270
80 280 140 195 160 135 20 3 8-18 217 350
100 320 160 215 180 155 20 3 8-18 245 500
125 380 190 245 210 185 22 3 8-18 282 600
150 440 220 280 240 210 24 3 8-23 319 1000
200 550 260 335 295 265 26 3 12-23 380 1300
250 670 310 405 355 320 30 3 12-25 460 1700
300 720 370 460 410 375 30 3 12-25 520 2100

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
