两片式球阀

一、两片式球阀产品概述

上海川沪阀门有限公司生产的Q11F两片式球阀，Q11F 型 PN16~PN63 二片式球阀适用于 PN1.0～4.0MPa，工作温度 -29～180℃（密封圈为增强聚四氟乙烯）或 -29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质。
特点：
1．流体阻力小，其阻力系数与同长度的管段相等。
2．结构简单、体积小、重量轻。
3．紧密可靠，现球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。适用场景:
两片式球阀Q11F广泛适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

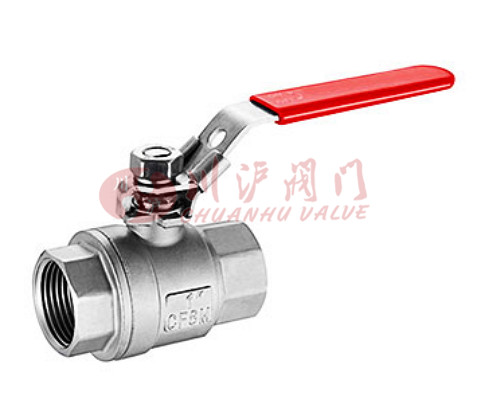

二、两片式球阀产品图片

两片式球阀(不锈钢连接)

三、两片式球阀零件材质

适用介质	型号	阀体	球体、阀杆	手柄	密封圈	垫片、填料
水、蒸汽、油	Q11F-16C、Q11F-25C Q11F-40C、Q11F-64C	A105、45	1Cr18/1Cr18Ni9Ti	不锈钢 SS304	聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL	聚四氟乙烯PTFE对位聚苯PPL
硝酸类	Q11F-16P、Q11F-25P Q11F-40P、Q11F-64P	SS304/1Cr18Ni19Ti	SS304/1Cr18Ni9Ti
醋酸类	Q11F-16R、Q11F-25R Q11F-40R、Q11F-64R	SS316/Cr18Ni12Mo2Ti	SS316/1Cr18Ni12Mo2Ti

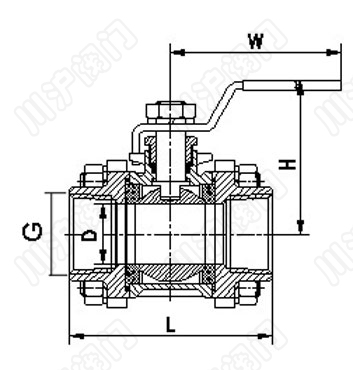

四、两片式球阀结构图

五、两片式球阀连接尺寸

**二片式球阀外形尺寸**
公称通径	G	尺寸（mm）
公称通径	G	d	L	W	H
6	1/4″	8	60	110	56
10	3/8″	18	60	110	58
15	1/2″	10.5	60	110	58
20	3/4″	13	67.5	110	62
25	1″	17	73	110	68
32	1 1/4″	22	90	150	75
40	1 1/2″	25	97.5	150	83
50	2″	32	112	150	90
65	2 1/2″	40	132	180	95
80	3″	50	156	220	100
100	4″	65	196	250	115
