法兰球阀

产品展示>> 球阀>>法兰球阀
一、法兰球阀 产品概述

上海川沪阀门有限公司生产的Q41F法兰球阀,适用于Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各种管路上,用于截断或接通管路中的介质。
特点:
1、在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。
2、球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。
适用场景:
法兰球阀Q41DF广泛适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

二、法兰球阀 产品图片

法兰球阀 法兰球阀

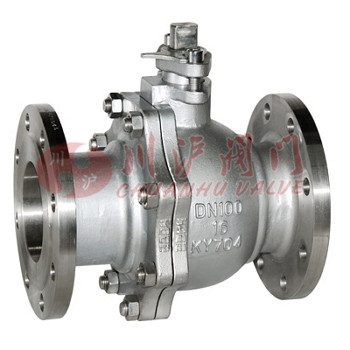

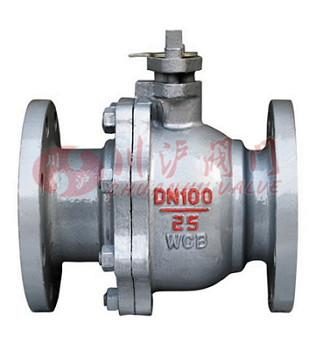

法兰球阀(铸钢法兰连接) 法兰球阀(不锈钢法兰连接)
三、法兰球阀 零部件参数

零部件 材质
阀体   ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
球体 阀杆   1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
阀 座 聚四氟乙烯PTFE,对位聚笨PPL
垫片 聚四氟乙烯PTFE 不锈钢/柔性石墨
阀杆座 聚四氟乙烯PTFE 不锈钢/柔性石墨
填料 聚四氟乙烯PTFE 增强柔性石墨
填料压盖   1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
温度 -29℃~150℃(聚四氟乙烯 PTFE)  -29℃~300℃(对位聚笨 PPL)
介质 水 蒸汽 油品 硝酸类 强氧化介质 醋酸类 尿素类
四、法兰球阀 性能规范

设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验
GB122237 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092

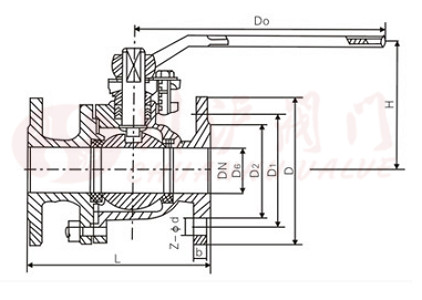

五、法兰球阀 结构图

法兰球阀
六、法兰球阀 连接尺寸

1.6MPa DN L D D1 D2 b n-φd H D0
凸面法兰
RF Q41F Q41PPL 16C 16P 16R
15 130 95 65 45 14 4-14 78 140
20 140 105 75 55 14 4-14 84 160
25 150 115 85 65 14 4-14 95 180
32 165 135 100 78 16 4-18 150 250
40 180 145 110 85 16 4-18 150 300
50 200 160 125 100 18 4-18 170 350
65 220 180 145 120 20 4-18 195 350
80 250 195 160 135 20 8-18 215 400
100 280 215 180 155 20 8-18 250 500
125 320 245 210 185 22 8-18 265 600
150 360 280 240 210 24 8-23 270 800
200 400 335 295 265 26 12-23 330 1200
2.5MPa 15 130 95 65 45 16 4-14 103 140
凸面法兰 RF Q41F Q41PPL 25 25P 25R 20 140 105 75 55 16 4-14 112 160
25 150 115 85 65 16 4-14 123 180
32 165 135 100 78 18 4-18 150 250
40 180 145 110 85 18 4-18 156 300
50 200 160 125 100 20 8-18 172 350
65 220 180 145 120 22 8-18 197 350
80 250 195 160 135 22 8-23 222 400
100 280 230 190 160 24 8-23 253 500
125 320 270 220 188 28 8-25 275 600
150 360 300 250 218 30 8-25 286 800
200 400 360 310 278 34 12-25 340 1200
4.0MPa DN L D D1 D2 D6 b n-φd H D0
凹凸法兰 MFM Q41F Q41PPL 40 40P 40R 15 130 95 65 45 40 16 4-14 103 140
20 140 105 75 55 51 16 4-14 112 160
25 150 115 85 65 58 16 4-14 123 160
32 180 135 100 78 66 18 4-18 150 250
40 200 145 110 85 76 18 4-18 156 250
50 220 160 125 100 88 20 4-18 172 350
65 250 180 145 120 110 22 8-18 197 350
80 280 195 160 135 121 22 8-18 222 450
100 320 230 190 160 150 24 8-23 253 450
125 400 270 220 188 176 28 8-25 275 600
150 400 300 250 218 204 30 8-25 286 800
200 550 375 320 282 260 38 12-30 340 1200
6.4MPa 15 165 105 75 55 40 18 4-14 105 140
凹凸法兰 MFM Q41F Q41PPL 64 64P 64R 20 190 125 90 68 51 20 4-18 125 160
25 216 135 100 78 58 22 4-18 135 250
32 229 150 110 82 66 24 4-23 150 350
40 241 165 125 95 76 24 4-23 165 350
50 292 175 135 105 88 26 4-23 175 450
65 330 200 160 130 110 28 8-23 200 450
80 356 210 170 140 121 30 8-23 210 600
100 432 250 200 168 150 32 8-25 250 700
125 508 295 240 202 176 36 8-30 295 1100
150 559 340 280 240 204 38 8-34 340 1500

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
