一、超薄球阀 产品概述

上海川沪阀门有限公司生产的Q71F超薄球阀,阀座采用弹性密封结构,密封可靠,启闭轻松。设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。根据用户需要,可设有防静电结构。设置了90°开关带孔定位片,根据需要可以加锁,防止误操作。
特点:
具有结构长度短、重量轻、安装方便、节省材料等显著的优点。
适用场景:
超薄球阀Q71F适用于Class150、PN1.0~2.5MPa,工作温度29~180℃(密封圈为增强聚四氟乙烯)或29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

二、超薄球阀 产品图片

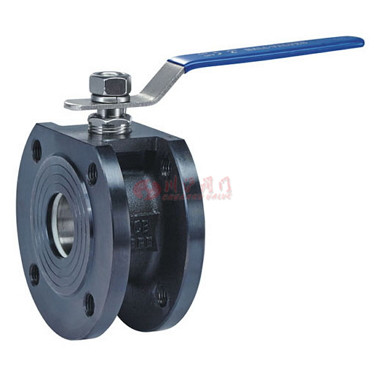

超薄球阀

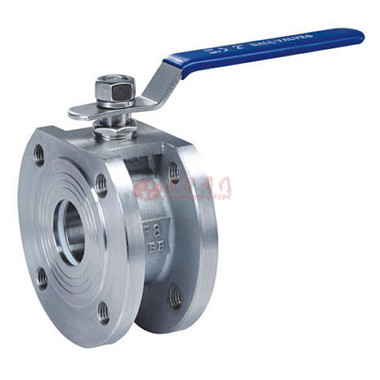

超薄球阀(不锈钢对夹式)
三、超薄球阀 零部件参数

序号 零件名称 材质
1 阀体 不锈钢CF8M/CF8 碳钢WCB
2 不锈钢316/304 不锈钢SS304
3 密封垫 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 阀杆 不锈钢316/304 不锈钢SS304
5 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
6 定位锁 不锈钢SS304 不锈钢SS304
7 手柄 不锈钢SS304 不锈钢SS304
8 阀杆螺母 不锈钢SS304 不锈钢SS304
9 填料压套 不锈钢SS304 不锈钢SS304
10 手柄套 塑料 塑料
11 密封瓶帽 不锈钢316/304 不锈钢SS304
12 垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
四、超薄球阀 结构图

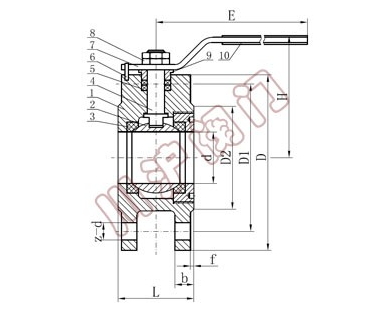

Q71F_超薄球阀_结构图_川沪阀门
五、超薄球阀 连接尺寸

尺寸 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ 2 1/2″ 3″ 4″ 5″ 6″
d 15 19 23.5 30 36 45 58 67 76 100 125
L 32 38.5 45 55 62 72 95 120 145 200 225
D 95 105 115 135 145 160 180 195 215 245 280
D1 65 75 85 100 110 125 145 160 180 210 240
D2 45 55 65 78 85 100 120 135 155 185 210
H 62 70 79 86 92 102 158 172 187 200 240
E 110 125 135 150 150 180 250 300 350 650 840
b 14 14 16 16 18 20 22 24 24 26 26
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23
f 2 2 2 3 3 3 3 3 3 3 3

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
