蜗轮浮动球阀

产品展示>> 球阀>>蜗轮浮动球阀
一、蜗轮浮动球阀 产品概述

上海川沪阀门有限公司生产蜗轮法兰球阀可分为浮动蜗轮传动球阀和固定蜗轮传动球阀两大类。浮动蜗轮传动球阀的特点是球体可以自由浮动。根据密封座结构不同又分为固定密封座和带活动密封座两种。固定密封阀座的浮动蜗轮传动球阀,结构如图所示,在阀体内装有两个氟塑制成的固定密封阀座,在两间座之间夹紧一个由碳钢或不锈钢制成的浮动球,球体上有圆形通孔,开后时,通道打开;当阀杆转动时,球孔垂直于阀门的通道,靠介质的压力将球体紧压在后面的阀座上,保证阀门的密封。
特点:
1、蜗轮法兰球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。
2、完全平等的阀体内腔为介质提供了阻力很小、直通的流道。
3、蜗轮法兰球阀它具有节流和控制流量之用。
4、蜗轮法兰球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质。

二、蜗轮浮动球阀 产品图片

蜗轮浮动球阀 蜗轮浮动球阀

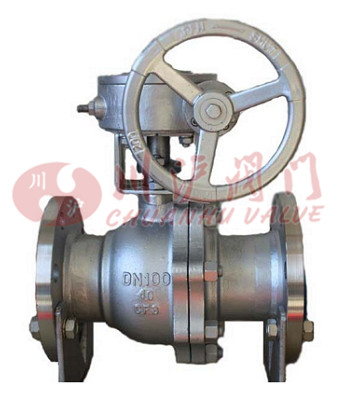

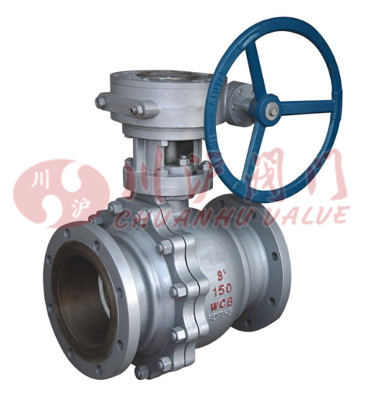

蜗轮浮动球阀(铸钢法兰式) 蜗轮浮动球阀(不锈钢法兰式)
三、蜗轮浮动球阀 零部件参数

阀体 WCB 304 316 316L
阀座 PTFE、PPL、304 304 316 316L
球体 2Cr13、304 304 316 316L
阀杆 2Cr13、304 304 316 316L
密封圈 V型聚四氟乙烯填料、PPL高温填料、金属石墨缠绕垫片
四、蜗轮浮动球阀 主要参数

设计依据 国标系列
设计标准 GB/T12237
结构长度(法兰连接) GB/T12221
结构长度(焊接式) GB/T15188.1
法兰标准 GB/T9113、JB/T79
对焊端 GB/T12224
检验和试验 GB/T9092、GB/T13927
五、蜗轮浮动球阀 结构图

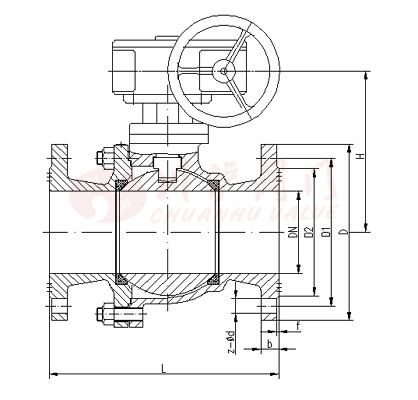

蜗轮浮动球阀结构图
六、蜗轮浮动球阀 连接尺寸

1.6MPa DN L D D1 D2 b n-φd H
凸面法兰
RF
Q341F
Q341PPL
16C
16P
16R
15 130 95 65 45 14 4-14 95
20 140 105 75 55 14 4-14 98
25 150 115 85 65 14 4-14 104
32 165 135 100 78 16 4-18 115
40 180 145 110 85 16 4-18 125
50 200 160 125 100 18 4-18 132
65 220 180 145 120 20 4-18 148
80 250 195 160 135 20 8-18 165
100 280 215 180 155 20 8-18 180
125 320 245 210 185 22 8-18 230
150 360 280 240 210 24 8-23 283
200 400 335 295 265 26 12-23 325

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
