一、气动三偏心法兰蝶阀 产品概述

上海川沪阀门有限公司生产的气动三偏心法兰蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉，加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。

气动三偏心法兰蝶阀特点：
1、开启力矩小，灵活方便，省力节能；
2、三维偏心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏；
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
适用场景:
气动三偏心法兰蝶阀广泛应用于冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

二、气动三偏心法兰蝶阀 产品图片

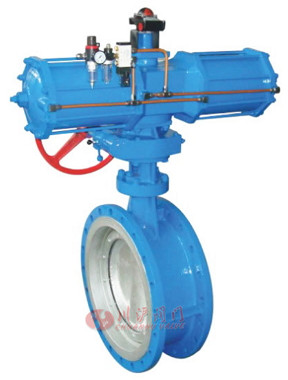

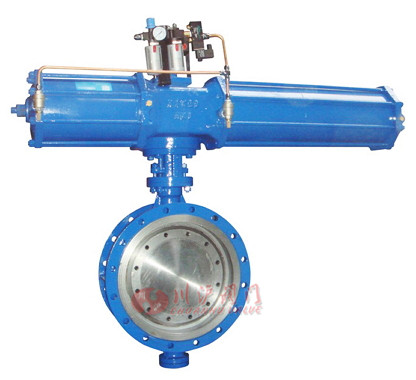

气动三偏心法兰蝶阀(AW型单作用气缸)	气动三偏心法兰蝶阀(AW型双作用气缸)

三、气动三偏心法兰蝶阀 零部件材料

零件名称Parts name	材料Material
阀体Body	铸铁、不锈钢、铬钼钢、合金钢 Cast iron，stainless steel，Cr.Mo.Steel，alloy steel
蝶板Disc	铸钢、合金钢、不锈钢、铬钼钢Cast steel，Alloy steel，stainless steel，Cr.Mo.Steel
密封圈Seal ring	不锈钢与耐高温石棉板组合成多层次Stainless steel，multi-layer asbestos with tempertuer resistant
阀杆Stem	2Cr13、1Crl3不锈钢、铬钼钢Stainless steel，.Cr.Mo.Steel
轴承Bearing	奥氏体不锈钢、304氮化ZG00Cr18Ni10，304 nitrification Austenite stainless steel，Cr-Mo steel
填料Packing	柔性石墨Flexible graphite

四、气动三偏心法兰蝶阀 技术参数

公称通径Nominal diameter	DN (mm)		50-2000			50-500
公称压力 Nominal pressure	PN (MPa)	0.6	1.0	1.6	2.5	4.0
	强度试验 Intensity Test	0.9	1.5	2.4	3.75	6.0
试验压力Ps(MPa) Test pressure	密封试验Seal Test	0.66	1.1	1.76	2.75	4.4
	气密试验Air Test	0.6	0.6	0.6	0.6	0.6
渗漏率Leakage	<0.1XDNmm/s（符合GB/T13927-92标准 standard）（Conforming to GB/T13927 Standard）
适用温度 Appropriate temperatuer	碳钢Carbon steel:-29℃-425℃不锈钢Stainless steel:-40℃-600℃
适用介质 Appropriate medium	空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等 Air，water，steam，coal gas，oil，alkali，saline with low corrosive service，etc.
驱动形式Method	蜗杆蜗轮传动、气传动、电传动Worm gear，pneumatic，electric

五、气动三偏心法兰蝶阀 执行器参数

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

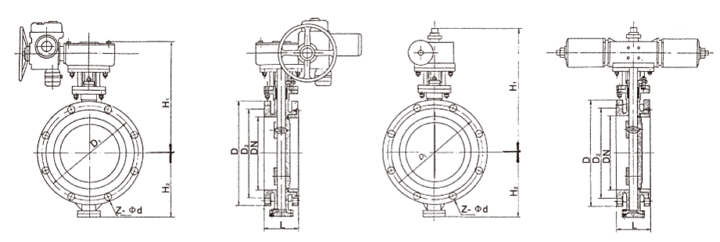

六、气动三偏心法兰蝶阀 结构图

七、气动三偏心法兰蝶阀 连接尺寸

公称通径	外型尺寸			连接尺寸
				0.6MPa				1.0MPa				1.6MPa
DN	L	H1	H2	D	D1	D2	Z-d	D	D1	D2	Z-d	D	D1	D2	Z-d
100	127	285	105	210	170	144	4-18	220	180	156	8-18	220	180	156	8-018
125	140	300	125	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	320	140	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	370	180	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	165	420	200	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	178	500	250	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	190	530	270	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	216	570	300	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	222	600	320	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	229	680	360	645	600	568	20-22	670	620	582	20-026	715	650	609	20-33
600	267	750	420	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	292	810	480	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	318	905	540	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	330	960	590	1075	1020	978	24-30	1115	1050	1001	28-033	1125	1050	1001	28-39
1000	410	1010	640	1175	1120	1078	28-30	1230	1160	1112	28-036	1255	1170	1112	28-42
1200	470	1175	750	1405	1340	1295	32-33	1455	1380	1328	32-039	1485	1390	1328	32-48
1400	530	1310	860	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	600	1460	980	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-55
1800	670	1560	1090	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-55
2000	760	1670	1190	2265	2180	2125	48-f32	2325	2230	2150	48-48	2345	2230	2150	48-60

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
