气动卫生级对夹蝶阀

一、气动卫生级对夹蝶阀产品概述

上海川沪阀门有限公司生产的气动卫生级蝶阀是用圆形不锈钢蝶板作启闭件并随阀杆转动来开启、关闭从而起到调节流体管道的一种阀门。气动卫生级对夹蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、启闭迅速快捷，并且还同时具有良好的流量调节功能和关闭密封特性，密封材料耐老化、耐腐蚀，使用寿命长等特点，卫生级蝶阀在中小口径、中低压领域使用广泛，它是卫生级流体管道中的主导阀门形式。气动卫生级对夹蝶阀可以通过执行器操作也可由手柄手动操作;手柄控制阀门开启位置，或者根据流量需要调节到其他的位置。执行器把活塞的轴向运动转换成90度旋转，传输给蝶阀。

气动卫生级对夹蝶阀特点：
1.体积小、重量轻、操作轻巧、便于安装、维修。
2、密封性能优良可靠、零泄漏，使用寿命长。
3、流量特性趋于直线，调节性能优。
4、结构简单，开关迅速，90°旋转启闭。
5、可代替隔膜阀和球阀各种阀门的使用。
6、可根据用户要求配置气动、电动装置，满足遥控和程控的需要。
适用场景:
气动卫生级对夹蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。

二、气动卫生级对夹蝶阀产品图片

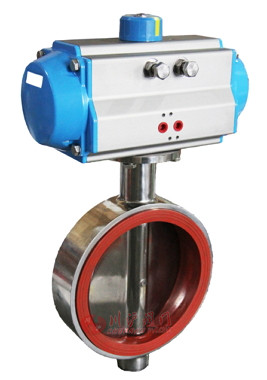

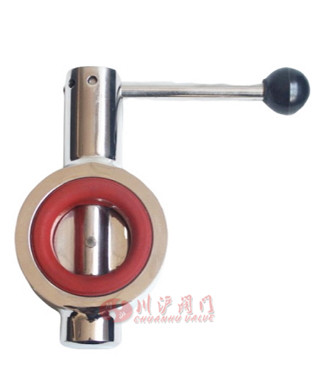

气动卫生级对夹蝶阀	手动卫生级对夹蝶阀

三、气动卫生级对夹蝶阀零部件材料

零件名称	材质
阀体材质	304不锈钢、316不锈钢、316L不锈钢
阀板材质	304不锈钢、316不锈钢、316L不锈钢
密封材质	硅橡胶;耐高温的三元乙丙(EPDM)或氟橡胶(FPM)

四、气动卫生级对夹蝶阀技术参数

型号	CHD671X
公称通径	DN10---DN300、1〞---8〞、Φ12---325mm
公称压力	1.0MPa
连接形式	对夹式
阀体材质	304、316、316L不锈钢
控制方式	开关型或调节型
执行器型号	GT系列、SR系列.AT系列、AW系列、TH(QGSY)系列单双作用气动执行器
供气压力	400700KPa
气源接口	Gl/4\ Gl/8\ G3/8V Gl/2"
环境温度	-30~+70oC
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO):气开式(K)--失气时阀位关(FC)
作用形式	双作用执行机构：气关式(B)--失气时阀位保持(FL):气开式(K)--失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀.行程幵关、阀位传送器.手轮机构等

五、气动卫生级对夹蝶阀执行器参数

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
