气动衬氟调节阀
一、气动衬氟调节阀 产品概述
上海川沪阀门有限公司生产的ZJSPF46气动衬氟调节阀、耐腐蚀气动调节阀是一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。
特点：
1、耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2、密封性能好。采用波纹管和填料双重密封，确保无渗漏。
3、泄漏量小。由于阀芯、阀座采用软密封，确保无渗漏。
4、配用HA执行机构，输出力大、结构紧凑。 产品符合GB/T4213-92。
适用场景:
气动衬氟调节阀广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。
二、气动衬氟调节阀 产品图片
 |
 |

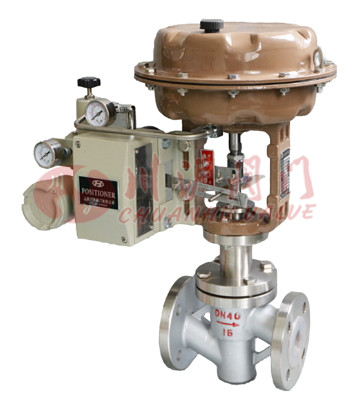

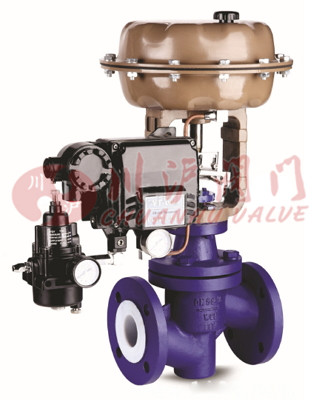

| 气动衬氟调节阀(铸钢衬氟) | 气动衬氟调节阀(不锈钢衬氟) |
三、气动衬氟调节阀 零部件参数
| 零部件 | 材质 | |||
|---|---|---|---|---|
| 阀体、阀盖 | ZG230-450衬F46 | |||
| 阀座、阀芯 | 304衬F46 | |||
| 阀杆 | 304衬F46 | |||
| 导向套 | 304衬F46 | |||
| 波纹管 | 不锈钢+F46 | |||
四、气动衬氟调节阀 技术参数
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
|---|---|---|---|---|---|---|---|---|---|
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 额定流量系数(KV) | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 允许压差(MPa) | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4 | ||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | |||||
| 配用执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B45 | |||||
| 阀芯形式 | 单座柱塞式衬氟阀芯 | ||||||||
| 流量特性 | 快开特性 | ||||||||
| 法兰标准 | GB/T9113、 JB/T79、HG20594及其他标准 | ||||||||
| 连接形式 | 法兰(FF RF RTJ) | ||||||||
| 阀盖形式 | 标准型-40～+150℃、波纹管型-40～+150℃ | ||||||||
| 压盖型式 | 螺栓压紧式 | ||||||||
| 密封填料 | V型聚四氟乙烯填料 | ||||||||
五、气动衬氟调节阀 气动薄膜执行机构参数
| 配置执行器类别 | ZHA/B多弹簧簿膜执行机构 | ||||
|---|---|---|---|---|---|
| 执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面积(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程(mm) | 10、16 | 24 | 40 | 40、60 | 100 |
| 弹簧范围(KPa) | 20～100（标准）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
| 供气压力 | 140～400KPa | ||||
| 气源接口 | RC1/4" | ||||
| 环境温度 | -30～+70℃ | ||||
| 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | ||||
| 作用形式 | 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) | ||||
六、气动衬氟调节阀 性能参数
| 项目 | 不带定位器 | 带定位器 | ||
|---|---|---|---|---|
| 基本误差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死区% | 3.0 | 0.4 | ||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
| 始点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | ±2.5 | ±1.0 | ||
| 额定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×阀额定容量 | |||
| 可调范围R | 30：1 | |||

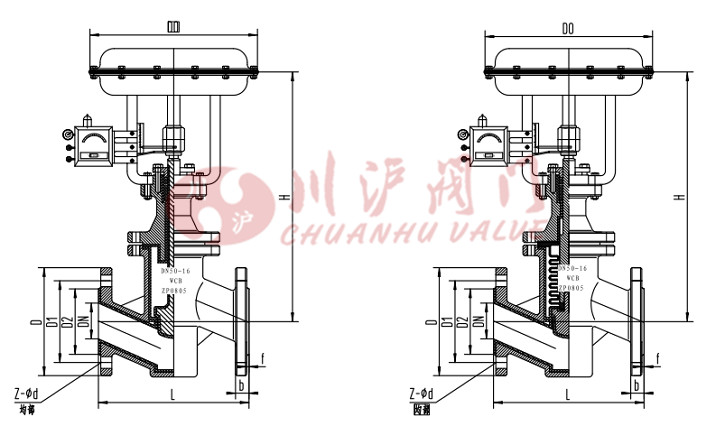

七、气动衬氟调节阀 结构图
 |
八、气动衬氟调节阀 连接尺寸
| 公称通径 | 膜头外径 | 结构长度 | 法兰尺寸 | 高度 | |||||
|---|---|---|---|---|---|---|---|---|---|
| D0 | L | D | D1 | D2 | f | b | Z-φd | H | |
| DN15 | 285 | 130 | 95 | 65 | 45 | 3 | 16 | 4-φ14 | 487 |
| DN20 | 285 | 150 | 105 | 75 | 55 | 3 | 18 | 4-φ14 | 487 |
| DN25 | 285 | 160 | 115 | 85 | 65 | 3 | 18 | 4-φ14 | 493 |
| DN32 | 285 | 180 | 140 | 100 | 78 | 3 | 18 | 4-φ18 | 524 |
| DN40 | 285 | 200 | 150 | 110 | 85 | 3 | 18 | 4-φ18 | 530 |
| DN50 | 285 | 230 | 165 | 125 | 100 | 3 | 18 | 4-φ18 | 538 |
| DN65 | 360 | 290 | 185 | 145 | 120 | 4 | 18 | 8-φ18 | 686 |
| DN80 | 360 | 310 | 200 | 160 | 135 | 4 | 20 | 8-φ18 | 706 |
| DN100 | 360 | 350 | 220 | 180 | 155 | 4 | 20 | 8-φ18 | 726 |
| DN125 | 470 | 400 | 250 | 210 | 185 | 4 | 22 | 8-φ18 | 969 |
| DN150 | 470 | 480 | 285 | 240 | 210 | 5 | 22 | 8-φ22 | 969 |
| DN200 | 470 | 600 | 340 | 295 | 265 | 5 | 24 | 8-φ22 | 1009 |
| DN250 | 580 | 730 | 395 | 350 | 320 | 5 | 26 | 12-φ22 | 1353 |
| DN300 | 580 | 850 | 445 | 400 | 368 | 5 | 26 | 12-φ22 | 1390 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
