气动V型调节球阀
一、气动V型调节球阀 产品概述
上海川沪阀门有限公司生产的气动V型调节球阀，是一种转角为90°的旋转类球阀，气动V型调节球阀采用智能控制与定位，与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动V型调节球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。气动V型调节球阀按其密封性能分为金属密封与软密封。
特点：
气动V型调节球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
适用场景:
特别适用于介质是粘稠、含颗粒、纤维性质的场合，目前该气动V型调节球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
二、气动V型调节球阀 产品图片
 |
 |

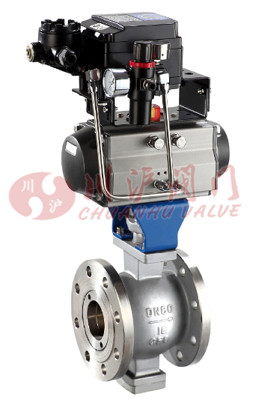

| 气动V型调节球阀(法兰式) |

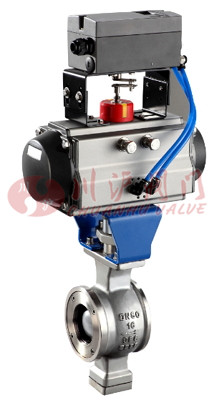

气动V型调节球阀(对夹式) |
三、气动V型调节球阀 零部件材料
| 零件名称 |
材料名称 |
| 阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
| 球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
| 阀杆 |
2Cr13 |
304 |
316 |
316L |
| 密封圈 |
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 |
| 适用介质 |
水、气体、蒸汽、油品等 |
硝酸等腐蚀性介质 |
醋酸等腐蚀介质 |
尿素等腐蚀性介质 |
四、气动V型调节球阀 技术参数
| 公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 流量系数Kv |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
| 公称压力(MPa) |
PN1.6、2.5、4.0、6.4MPa |
| 泄漏量 |
软密封：零泄漏；硬密封：≤额定流量的10-5 |
| 阀体形式 |
两段式阀体(浮动球体) |
两段式阀体(固定球体) |
| 阀芯形式 |
"O"型球形阀芯 |
| 密封填料 |
聚四氟乙烯(PTFE)、金属石墨缠绕垫片 |
| 连接形式 |
法兰、焊接、螺纹 |
| 流量特性 |
快开特性 |
| 可调范围 |
DN15-65 |
DN80-300 |
| 250:1 |
350:1 |
| 适用温度 |
密封面 |
| PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃ |
五、气动V型调节球阀 执行器参数
| 执行器型号 |
GT、AT、AR、AW系列单双作用气动执行器 |
| 供气压力 |
0.4～0.7MPa |
| 气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 |
-30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
六、气动V型调节球阀 性能规范
| 试验标准 |
公称压力（Mpa） |
压力级（class） |
JIS(Mpa) |
| 试验压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
| 强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
| 密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
| 气密试验 |
0.5～0.7 |

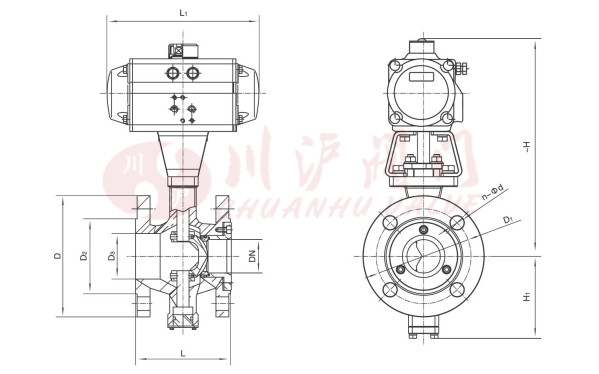

七、气动V型调节球阀 结构图
八、气动V型调节球阀 连接尺寸
| 公称通径 DN |
L |
L1 |
-H |
H1 |
D |
D1 |
D2 |
D3 |
C |
f |
n-Φd |
| 25 |
62 |
159 |
260 |
87 |
115 |
85 |
65 |
38 |
16 |
2 |
4-Φ14 |
| 32 |
105 |
159 |
267 |
87 |
140 |
100 |
76 |
42 |
18 |
3 |
4-Φ18 |
| 40 |
114 |
211 |
292 |
87 |
150 |
110 |
84 |
50 |
18 |
3 |
4-Φ18 |
| 50 |
124 |
248 |
292 |
97 |
165 |
125 |
99 |
60 |
20 |
3 |
4-Φ18 |
| 65 |
145 |
269 |
327 |
112 |
185 |
145 |
118 |
75 |
20 |
3 |
4-Φ18 |
| 80 |
165 |
315 |
359 |
112 |
200 |
160 |
132 |
94 |
20 |
3 |
8-Φ18 |
| 100 |
194 |
345 |
359 |
122 |
220 |
180 |
156 |
110 |
22 |
3 |
8-Φ18 |
| 125 |
213 |
409 |
399 |
142 |
250 |
210 |
184 |
135 |
22 |
3 |
8-Φ18 |
| 150 |
229 |
438 |
461 |
165 |
285 |
240 |
211 |
165 |
24 |
3 |
8-Φ22 |
| 200 |
243 |
550 |
509 |
195 |
340 |
295 |
266 |
210 |
24 |
3 |
12-Φ22 |
| 250 |
297 |
633 |
603 |
237 |
405 |
355 |
319 |
260 |
26 |
3 |
12-Φ26 |
| 300 |
334 |
730 |
790 |
287 |
460 |
410 |
370 |
310 |
284 |
4 |
12-Φ26 |
| 350 |
414 |
1180 |
828 |
338 |
520 |
470 |
429 |
360 |
30 |
4 |
16-Φ26 |
九、气动V型调节球阀 制造标准
| 设计与制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
| 法兰尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 结构长度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 检验与试验 |
JB/T 9092、API 598、GB/T13927 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
下载：上海川沪阀门有限公司-产品样本-气动V型调节球阀.PDF
