气动三通调节阀

产品展示>> 气动调节阀>>气动三通调节阀
一、气动三通调节阀 产品概述

上海川沪阀门有限公司生产的ZJSF(H)气动薄膜三通调节阀是由多弹簧气动薄膜执行机构和三通分流(合流)阀体组成。气动薄膜三通调节阀配用电气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制。
特点:
气动薄膜三通调节阀阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。阀体为三通结构,即一进两出(气动三通分流调节阀),两进一出(气动三通分流调节阀),从而达到流体混合升温或降温,或流体不等量分流,满足不同工矿的使用要求。气动薄膜三通调节阀阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。
适用场景:
气动薄膜三通调节阀ZJSF(H)广泛应用于精确控气体、液体、蒸汽、导热油等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适用于石油工业热交换器的流体温度控制系统的调节,一台三通阀可代替两台单座阀或双座阀使用,占据空间体积小,节省安装管道及费用。

二、气动三通调节阀 产品图片

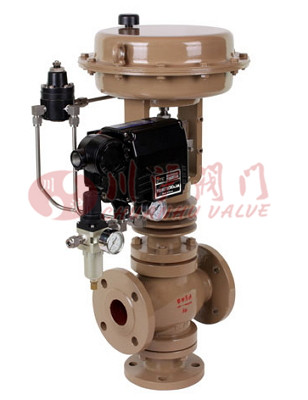

气动三通调节阀

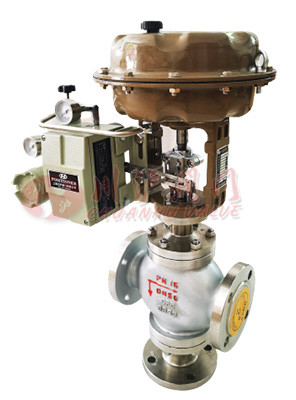

气动三通调节阀(铸钢法兰连接)
三、气动三通调节阀 零部件参数

零部件 材质
阀体 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
阀座 304 304 316 316L
阀芯 304 304 316 316L
垫片 PTFE、金属石墨缠绕垫片
阀盖 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
密封填料 PTFE、柔性石墨、对位聚苯
填料压盖 304 304 316 316L
四、气动三通调节阀 技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 分流阀 6.3 8.5 13 21 34 53 85 135 210 340 535 800 1360
合流阀 - - - - - - 85 135 210 340 535 800 1360
允许压差(MPa) 3.5 3.2 2.2 2.2 1.4 1.38 0.94 0.61 0.51 0.36 0.2 0.19 0.13
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
配用执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
额定行程(mm) 16 25 40 60 100
流量特性 直线性、等百分比
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 双导向型套筒式阀芯
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
五、气动三通调节阀 气动薄膜执行机构参数

配置执行器类别 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 24 40 40、60 100
弹簧范围(KPa) 20~100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)
六、气动三通调节阀 性能参数

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% 2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1
七、气动三通调节阀 结构图

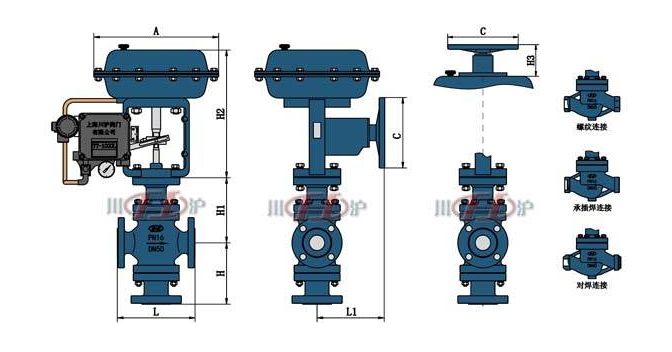

气动三通调节阀结构图
八、气动三通调节阀 连接尺寸

公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 180 185 200 220 250 275 305 350 410 450 550 670 770
PN40 185 190 210 230 255 285 310 355 425 460 560 690 795
PN64 190 200 220 240 265 295 320 370 400 475 570 752 819
H PN16/25 140 140 150 160 180 200 222 230 270 280 306 474 584
PN40 140 140 150 160 180 200 222 230 270 280 306 474 584
PN64 150 160 170 180 200 220 240 260 300 322 380 495 605
H1 155 155 175 180 200 235 250 260 330 350 420 530 680
H2 298 298 298 298 298 380 380 380 510 510 510 650 650
H3 180 180 180 180 180 236 236 236 310 310 310 380 380
L1 280 280 280 280 280 350 350 350 475 475 475 560 560
A 282 282 282 282 282 360 360 360 470 470 470 580 580
C 220 220 220 220 220 270 270 270 320 320 320 400 400

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
