一、气动调节蝶阀 产品概述

上海川沪阀门有限公司生产的气动调节蝶阀具有自清洗作用，阻力系数小，流通能力大。外加配阀门定位器，输入控制信号(4-20mADC)及0.4-0.7MPa的气源即可控制运转。气动调节蝶阀适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达零泄露），高温高压工况可选用三偏心硬密封阀体。
特点：
1.简单、体积小、重量轻、流阻小、流量系数大，密封性能好。调节范围大。是自动化控制系统中仪表的执行单元。
2.气动调节蝶阀采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变阀板的旋转角度(0-90°任意角度)，具有较好的调节控制流量等参数。
3.气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。
适用场景:
气动调节蝶阀广泛应用于冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

二、气动调节蝶阀 产品图片

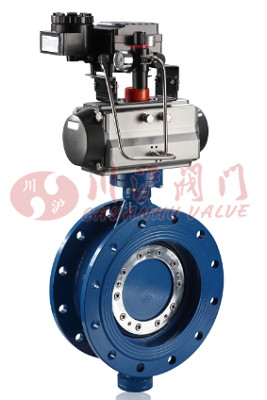

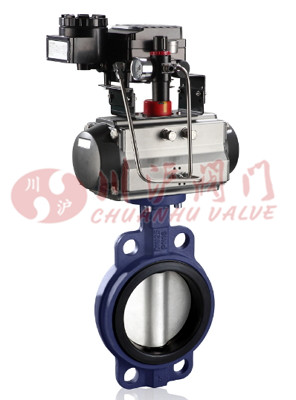

气动调节蝶阀(软密封对夹连接)	气动调节蝶阀(硬密封法兰连接)

三、气动调节蝶阀 零部件材料

零件名称	材料名称
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	聚四氟乙烯、柔性石墨

四、气动调节蝶阀 技术参数

公称通径DN(mm)	50～1200
公称压力	PN0.6、1.6、2.5MPa
连接形式	法兰式、对夹式
阀板形式	垂直板式
流量特性	近似快开型
动作范围	0～90°
泄露量	按GB/T4213-92，为Kv值的10-4，软密封：零泄漏
基本误差	带定位器：小于全行程的±2%
回差	带定位器：小于全行程的2%
可调范围	50:1
配置执行机构	GT、AT、AR、AW系列单双作用气动执行器
控制方式	开关两位控制、4-20mA模拟量控制

五、气动调节蝶阀 执行器参数

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

六、气动调节蝶阀 性能规范

公称通径DN(mm)		DN50～1200
公称压力	PN(MPa)	0.6	1.0	1.6	2.5
试验压力	强度试验	0.9	1.5	2.4	3.75
	密封试验	0.66	1.1	1.76	2.75
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

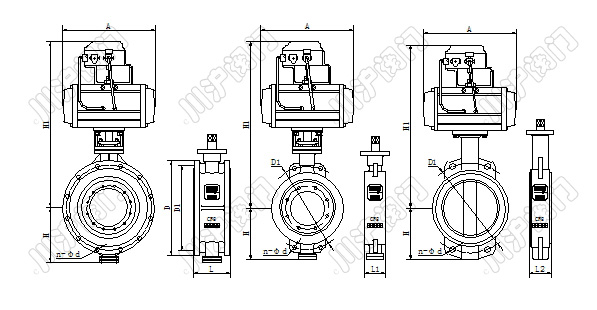

七、气动调节蝶阀 结构图

八、气动调节蝶阀 连接尺寸

公称通经(DN)	主要尺寸						法兰尺寸
	L	L1/L2	H		H1	A	1.0MPa			1.6MPa			2.5MPa
			硬密封	软密封			D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	43	112	63	625	245	165	125	4-18	165	125	4-18	165	125	4-18
65	112	46	115	70	625	245	185	145	4-18	185	145	4-18	185	145	8-18
80	114	46	120	83	645	245	200	160	4-18	200	160	8-18	200	160	8-18
100	127	52	138	105	675	355	220	180	8-18	220	180	8-18	235	190	8-22
125	140	56	164	115	715	355	250	210	8-18	250	210	8-18	270	220	8-26
150	140	56	175	137	800	355	285	240	8-22	285	240	8-22	300	250	8-26
200	152	60	200	164	850	250	340	295	8-22	340	295	12-22	360	310	12-26
250	165	68	243	206	925	250	395	350	12-22	405	355	12-26	425	370	12-30
300	178	78	250	230	1035	450	445	400	12-22	460	410	12-26	485	430	16-30
350	190	78	280	248	1070	450	505	460	16-22	520	470	12-26	555	490	16-33
400	216	102	305	289	1190	450	565	515	16-26	580	525	16-26	620	550	16-36
450	222	114	350	320	1250	650	615	565	20-26	640	585	16-30	670	600	20-36
500	229	127	380	343	1290	650	670	620	20-26	715	650	20-30	730	660	20-36
600	267	154	445	413	1455	850	780	725	20-30	840	770	20-33	845	770	20-39
700	292	165	480	478	1585	850	895	840	24-30	910	840	24-36	960	875	24-42
800	318	190	530	525	1700	1250	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	203	580	585	1965	1250	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	216	650	640	2015	1250	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	254	760	755	2250	1250	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
