气动双座调节阀

产品展示>> 气动调节阀>>气动双座调节阀
一、气动双座调节阀 产品概述

上海川沪阀门有限公司生产的ZJSN、ZJHN气动薄膜双座调节阀,由多弹簧直行程气动执行器和直通双座调节阀体组成。调节阀配以电气阀门定位器,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。气动薄膜双座调节阀阀体内有上、下两个阀芯,流体作用在上、下阀芯上的推力,其方向相反而大小接近,不平衡力很小,允许压差大,额定流量系数比同口径的单座阀大,但该阀的泄漏比单座阀大。
特点:
气动薄膜双座调节阀采用双导向结构,具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等特点。
适用场景:
气动薄膜双座调节阀广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。气动薄膜双座调节阀特别适用于压差较大,允许泄漏也较大且不是很清洁的介质场合。气动双座调节阀广泛应用于石油、化工、制药、冶金、电站等工业控制部门,主要控制气体、液体、蒸汽等介质。

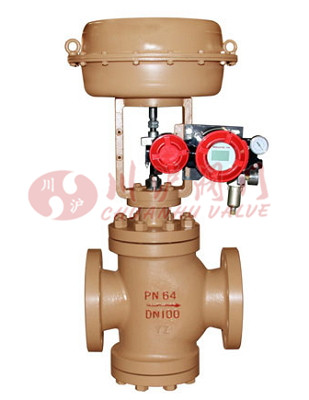

二、气动双座调节阀 产品图片

气动双座调节阀
气动双座调节阀(铸钢法兰连接)
三、气动双座调节阀 零部件参数

零部件 材质
阀体 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
阀座 304 304 316 316L
阀芯 304 304 316 316L
垫片 PTFE、金属石墨缠绕垫片
阀盖 WCB(ZG25) CF8(304) CF8M(316) CF3M(316L)
密封填料 PTFE、柔性石墨、对位聚苯
填料压盖 304 304 316 316L
四、气动双座调节阀 技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 直线 10 12.5 19.5 30.5 48.4 76 125 195 305 484 760 1000 1600
等百分 8 11 17,6 27.5 44 69 110 176 275 440 690 900 1300
允许压差(MPa) ≤ 公称压力
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
额定行程(mm) 16 25 40 60 100
配用执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
流量特性 直线性、等百分比
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 双座柱塞导向型阀芯
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
五、气动双座调节阀 气动薄膜执行机构参数

配置执行器类别 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 24 40 40、60 100
弹簧范围(KPa) 20~100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)
六、气动双座调节阀 性能参数

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% 2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1
七、气动双座调节阀 结构图

气动双座调节阀结构图

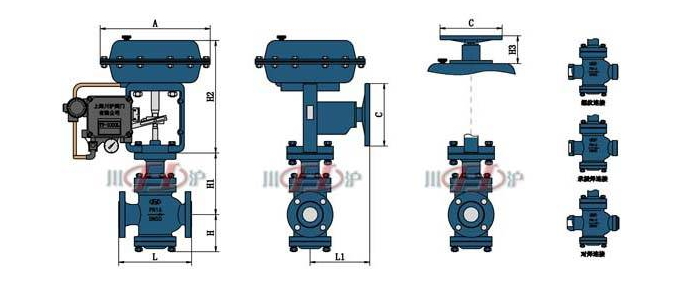

八、气动双座调节阀 连接尺寸

公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 185 200 220 250 275 300 350 410 450 550 670 770
PN40 190 210 230 255 285 310 355 425 460 560 740 805
PN64 200 210 235 265 295 320 370 440 475 570 750 820
H PN16/25 117 120 139 144 188 208 220 268 278 320 441 503
PN40 124 128 145 150 195 220 230 280 290 335 465 528
PN64 130 135 155 170 205 240 255 295 310 360 480 550
H1 165 185 185 205 245 255 270 335 365 430 560 680
H2 298 298 298 298 380 380 380 510 510 510 650 650
H3 177 177 177 177 182 182 182 182 182 218 218 218
L1 280 280 280 280 350 350 350 475 475 475 560 560
A 282 282 282 282 360 360 360 470 470 470 580 580
C 220 220 220 220 270 270 270 320 320 320 400 400

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
