气动精小型调节阀
一、气动精小型调节阀 产品概述
上海川沪阀门有限公司生产的ZJSJP气动薄膜单座调节阀是由多弹簧气动薄膜执行机构和低流阻精小型调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。气动薄膜调节阀配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制。
特点：
精小型气动调节阀阀体流道呈S流线型，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。
适用场景:
精小型气动薄膜调节阀广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。精小型气动薄膜调节阀特别适用于允许泄露量小、阀前后压差不大及有一定粘度和含少量纤维介质的场合。
二、气动精小型调节阀 产品图片
 |

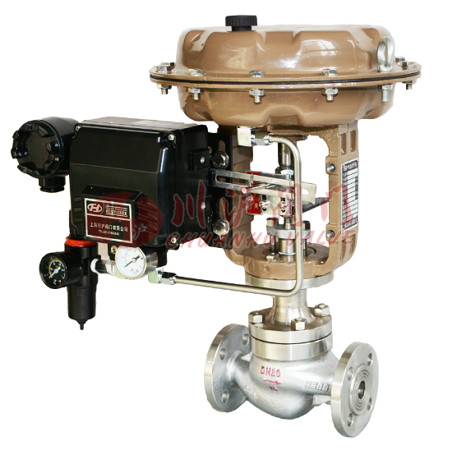

| 气动精小型调节阀(配YT定位器) |
三、气动精小型调节阀 零部件参数
| 零部件 | 材质 | |||
|---|---|---|---|---|
| 阀体 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L) |
| 阀座 | 304 | 304 | 316 | 316L |
| 阀芯 | 304 | 304 | 316 | 316L |
| 垫片 | PTFE、金属石墨缠绕垫片 | |||
| 阀盖 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L) |
| 密封填料 | PTFE、柔性石墨、对位聚苯 | |||
| 填料压盖 | 304 | 304 | 316 | 316L |
四、气动精小型调节阀 技术参数
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数(KV) | 单座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
| 允许压差(MPa) | 单座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 |
| 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||||
| 流量特性 | 等百分比、直线性 | |||||||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 阀芯形式 | 单座式、套筒式 | |||||||||||||
| 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) | |||||||||||||
五、气动精小型调节阀 气动薄膜执行机构参数
| 配置执行器类别 | ZHA/B多弹簧簿膜执行机构 | ||||
|---|---|---|---|---|---|
| 执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面积(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程(mm) | 10、16 | 24 | 40 | 40、60 | 100 |
| 弹簧范围(KPa) | 20～100（标准）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
| 供气压力 | 140～400KPa | ||||
| 气源接口 | RC1/4" | ||||
| 环境温度 | -30～+70℃ | ||||
| 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | ||||
| 作用形式 | 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) | ||||
六、气动精小型调节阀 性能参数
| 项目 | 不带定位器 | 带定位器 | ||
|---|---|---|---|---|
| 基本误差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死区% | 3.0 | 0.4 | ||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
| 始点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | ±2.5 | ±1.0 | ||
| 额定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×阀额定容量 | |||
| 可调范围R | 30：1 | |||

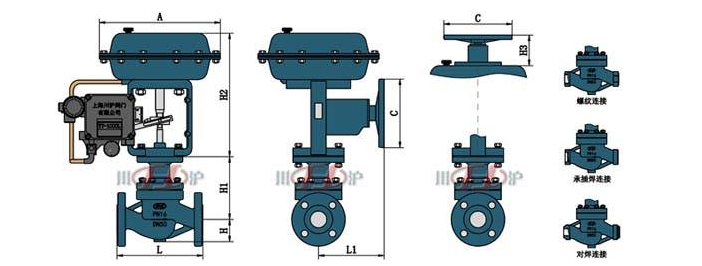

七、气动精小型调节阀 结构图
 |
八、气动精小型调节阀 连接尺寸
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | |
| H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | |
| L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | 476 | 476 | 476 | |
| A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | |
| C | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
