PMZ73X暗杆刀闸阀

一、PMZ73X暗杆刀闸阀产品概述

PMZ73X暗杆刀闸阀是刀闸阀中的新品种，体积小，重量轻，轻型节材，是污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业中的理想产品，上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封改成了面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封结构，使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。 PMZ73X暗杆刀闸阀特别适合在粉尘及干燥的恶劣环境中长期正常工作。

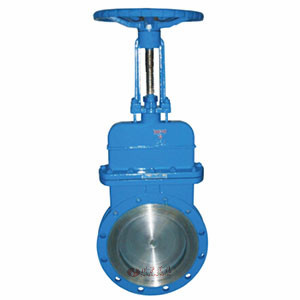

二、PMZ73X暗杆刀闸阀产品图片

PMZ73X暗杆刀闸阀

三、PMZ73X暗杆刀闸阀技术参数

阀体、上盖	碳钢、不锈钢
碳钢、不锈钢	碳钢、不锈钢
阀杆	不锈钢
密封圈	橡胶、四氟、不锈钢、硬质合金
公称压力（MPa)	PN
壳体试验	1.5*PN
密封试验	1.1*PN
工作温度	橡胶≤80℃；四氟密封≤180℃；硬密封≤425℃
适用介质	纸浆、污水、煤气等

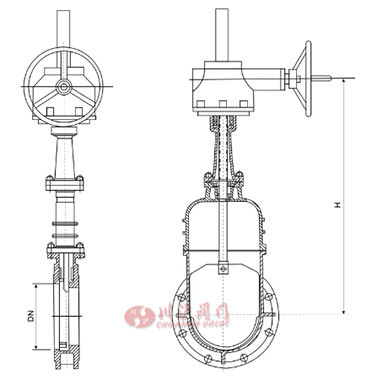

四、PMZ73X暗杆刀闸阀结构图

五、PMZ73X暗杆刀闸阀连接尺寸

公称压力（MPa）	公称通径（mm）	L	D	D1	D2	H	N-M	D0
1.0	150	70	280	240	210	475	8-M20	280
	200	80	335	295	265	540	8-M20	360
	250	85	390	350	320	630	12-M20	360
	300	100	440	400	368	480	12-M20	400
	350	100	500	460	428	885	16-M20	400
	400	110	565	515	782	990	16-M22	400
	450	120	615	565	532	1100	20-M22	530
	500	130	670	620	585	1200	20-M22	530
	600	140	780	725	685	1450	20-M27	600
	700	165	895	840	800	1700	24-M27	600
	800	190	1010	950	905	2000	24-M30	680
