伞齿轮刀闸阀
一、伞齿轮刀闸阀 产品概述
伞齿轮刀闸阀是刀闸阀带伞齿轮驱动，一般用在大口径阀门上使用，使得现场操作人员开闭大通径阀门省力，优化操作。伞齿轮刀闸阀具有结构紧凑、安装方便等特点，广泛适用于污水、浆液、粉料等场合切断使用，并且刀型闸阀具有刀型切口，有对介质剪切效果，可以更加容易实现对介质的切断、关闭效果。选用橡胶密封结构可以实现零泄漏，选用金属密封结构可以耐高温场合使用。

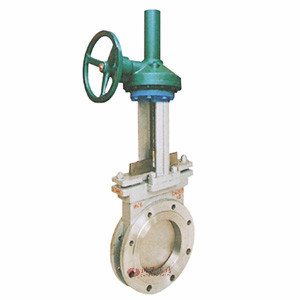

二、伞齿轮刀闸阀 产品图片
 |
| 伞齿轮刀闸阀 |
三、伞齿轮刀闸阀 技术参数
| 阀体、上盖 | 碳钢、不锈钢 |
|---|---|
| 碳钢、不锈钢 |
碳钢、不锈钢 |
| 阀杆 | 不锈钢 |
| 密封圈 | 橡胶、四氟、不锈钢、硬质合金 |
| 公称压力（MPa) | PN |
| 壳体试验 | 1.5*PN |
| 密封试验 | 1.1*PN |
| 工作温度 | 橡胶≤80℃；四氟密封≤180℃；硬密封≤425℃ |
| 适用介质 | 糖浆、纸浆、污水、煤浆、灰、渣水混合物 |

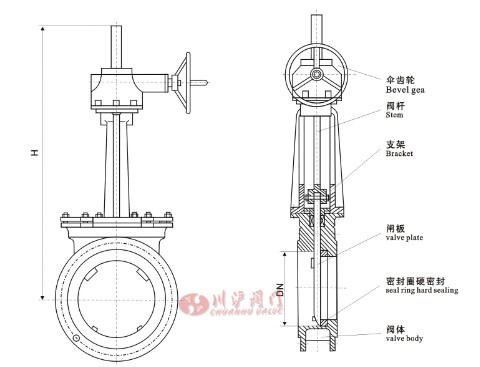

四、伞齿轮刀闸阀 结构图
 |
五、伞齿轮刀闸阀 连接尺寸
| 公称通径（mm） | H |
|---|---|
| 50 | 370 |
| 65 | 400 |
| 80 | 440 |
| 100 | 510 |
| 125 | 580 |
| 150 | 690 |
| 200 | 800 |
| 250 | 960 |
| 300 | 1200 |
| 350 | 1360 |
| 400 | 1550 |
| 450 | 1700 |
| 500 | 1900 |
| 600 | 2400 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
