内螺纹闸阀
一、内螺纹闸阀 产品概述
上海川沪阀门有限公司生产的Z15W-16R、Z15W-16P 型内螺纹闸阀是手动、内螺纹连接形式、暗杆楔式刚性单闸板，阀座密封面材料为不锈钢，工作压力 1.6MPa，阀体材料为不锈钢的闸阀。适用温度 -20~180℃，公称通径 DN15~DN50，适用介质为水、蒸汽、油品。广泛应用于国防、科研、航天、电子、机械、冶金、石油，化工，能源、环保、生物医药、制冷、食品等各种领域。
Z15W-16R、Z15W-16P 型内螺纹闸阀结构简单，制造和维修比较方便；工作行程小，启闭时间短；密封性好，密封面间磨擦力小，寿命较长；不适用于带颗粒、粘度较大、易结焦的介质。
二、内螺纹闸阀 产品图片
 |
 |

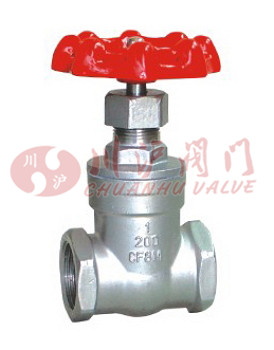

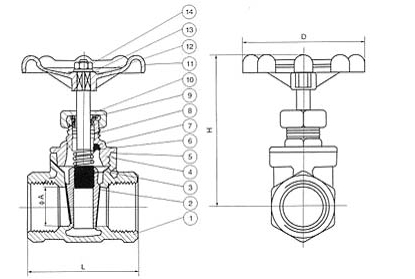

| 内螺纹闸阀(不锈钢内螺纹连接，型号：Z15W) | 内螺纹闸阀(结构图) |
三、内螺纹闸阀 技术参数
| 序号NO. | 零件名称 | 材 质 |
|---|---|---|
| 1 | 阀 体 | 不锈钢CF8M/CF8 |
| 2 | 闸 板 | 不锈钢CF8M/CF8 |
| 3 | 阀 杆 | 不锈钢SS316/304 |
| 4 | 阀 盖 | 不锈钢CF8M/CF8 |
| 5 | 填 料 | 聚四氟乙烯 |
| 6 | 止推垫片 | 不锈钢SS304 |
| 7 | 阀杆架 | 不锈钢SS316/SS304 |
| 8 | 填 料 | 聚四氟乙烯PTFE |
| 9 | 螺 母 | 不锈钢SS304 |
| 10 | 填料压盖螺母 | 不锈钢SS316/SS304 |
| 11 | 手 轮 | 铝合金 |
| 12 | 铭 牌 | 铝 |
| 13 | 手轮垫片 | 不锈钢SS304 |
| 14 | 手轮螺母 | 不锈钢SS304 |
四、内螺纹闸阀 连接尺寸
| 尺寸SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
|---|---|---|---|---|---|---|
| A | 15 | 20 | 25 | 32 | 38 | 50 |
| H | 90 | 97 | 108 | 120 | 146 | 163 |
| L | 55 | 60 | 65 | 75 | 85 | 95 |
| D | 70 | 70 | 80 | 80 | 90 | 100 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
下载：上海川沪阀门有限公司-产品样本-内螺纹闸阀.PDF
