气动双闸板闸阀

一、气动双闸板闸阀产品概述

Z644TC气动双闸板闸阀适用于发电厂干灰系统、仓泵出料输送，也可适用于矿山、造纸、化工等个类有磨损的干粉尘、水例如（灰渣水）等介质在管道上作启闭之用。公称压力1.0MPa，适应温度≤200℃，气源压力0.6-0.8MPa。阀门关闭后任何方向全部密封。阀体中间采用WCB铸钢件及无缝钢管焊接。密封面采用硬密封件。本阀料口全流通无阻挡物有吹堵装置，耐磨性能，密封性能好，启动负荷小卡灰及结灰现象少。阀门采用高档曾韧结构陶瓷密封，机械强度高耐磨性能好使用寿命长，结构紧凑可任意角度安装。

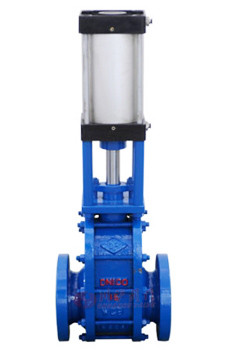

二、气动双闸板闸阀产品图片

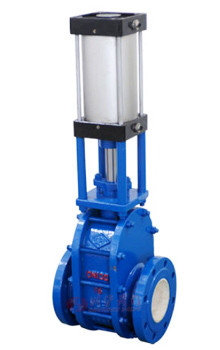

气动双闸板闸阀

三、气动双闸板闸阀技术参数

阀体	碳钢
阀板	复合工程陶瓷
阀座	复合工程陶瓷
阀杆	2Cr13
中阀体	WCB
填料	柔性石墨
气动执行器	铝合金
公称压力（MPa)	PN
壳体试验	1.5*PN
密封试验	1.1*PN
工作温度	≤425℃
适用介质	纸浆、污水、煤浆液、灰、渣水混合物等

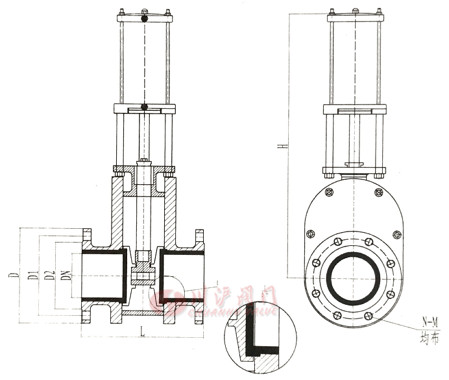

四、气动双闸板闸阀结构图

五、气动双闸板闸阀连接尺寸

DN	PN(MPA)	L	D	D1	D2	n-M	Z-0	n-d
50	1.0	229	160	125	100	4-M16	4-18	480
65		229	180	145	120	4-M16	4-18	500
80		255	200	160	135	8-M16	8-18	630
100		298	215	180	155	8-M16	8-18	690
125		310	245	210	185	8-M16	8-18	720
150		360	280	240	210	8-M20	8-23	810
200		380	335	295	265	8-M20	8-23	950
250		450	390	350	320	12-M20	12-23	1180
300		500	440	400	368	12-M20	12-23	1390
350		550	500	460	428	12-M20	12-23	1500
