陶瓷刀闸阀
产品展示>> 闸阀>>陶瓷刀闸阀
一、陶瓷刀闸阀 产品概述

PZ73TC陶瓷刀闸阀又叫陶瓷排渣阀，是刀型闸阀的一种，包括高压工程陶瓷闸阀和中低压工程陶瓷闸阀。它的阀体采用碳钢（WCB）材质，内衬采用ZTA工程陶瓷。公称通径一般为：DN50-DN800，中低压工程陶瓷闸阀的公称压力一般为：PN1.0-PN1.6MPa。主要适用于矿料矿浆和灰渣浆液等介质。驱动方式多样化，有电动，手动和锥齿轮传动。连接方式一般采用对夹式连接。

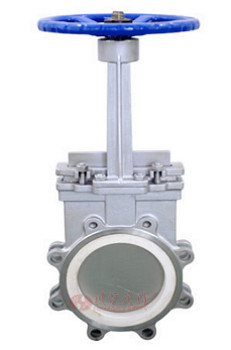

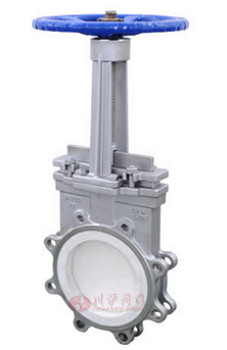

二、陶瓷刀闸阀 产品图片

陶瓷刀闸阀 陶瓷刀闸阀
陶瓷刀闸阀
三、陶瓷刀闸阀 技术参数

阀体、上盖 碳钢+陶瓷、不锈钢+陶瓷
阀板
 不锈钢+陶瓷
阀杆 不锈钢
密封圈 陶瓷
公称压力（MPa) PN
壳体试验 1.5*PN
密封试验 1.1*PN
工作温度 ≤425℃
适用介质 纸浆、污水、煤浆液、灰、渣水混合物等

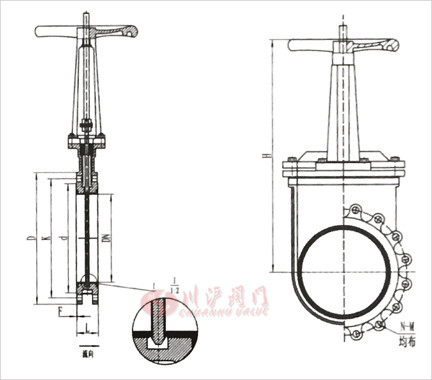

四、陶瓷刀闸阀 结构图

陶瓷刀闸阀结构图
五、陶瓷刀闸阀 连接尺寸

公称压力PN(MPa) 公称通径DN(mm) 长度L 法兰外径D 螺栓孔中心距K 连接凸出部分直径d H N-M D0 公称压力PN(MPa) 公称通径DN(mm) 长度L 法兰外径D 螺栓孔中心距K 连接凸出部分直径d H N-M D0
1.0 50 48 160 125 100 310 4-M16 180 1.6 50 48 160 125 100 310 4-M16 180
65 48 180 145 120 340 4-M16 180 65 48 180 145 120 340 4-M16 180
80 50 195 160 135 360 4-M16 200 80 50 195 160 135 360 8-M16 200
100 50 215 180 155 400 8-M16 220 100 50 215 180 155 400 8-M16 220
125 50 245 210 185 450 8-M16 240 125 50 245 210 185 450 8-M16 240
150 70 280 240 210 520 8-M20 280 150 70 280 240 210 520 8-M20 280
200 70 335 295 265 630 8-M20 320 200 70 335 295 265 630 I2-M20 320
250 70 390 350 320 750 12-M20 350 250 70 405 355 320 750 12-M22 350
300 80 440 400 368 840 12-M20 400 300 80 460 410 375 840 12-M22 400
350 90 500 460 428 970 16-M2C 450 350 90 520 470 435 970 16-M22 450
400 100 565 515 482 1090 16-M22 450 400 100 580 525 485 1090 16-M27 450
450 120 615 565 532 1210 20-M22 500 450 120 640 585 545 1210 20-M27 500
500 130 670 620 585 1340 20-M22 550 500 130 705 650 608 1340 20-M30 550
600 130 780 725 685 1560 20-M27 600 600 130 840 770 718 1560 20-M36 600
700 160 895 840 800 1800 24-M27 600 700 160 910 840 788 1800 24-M36 600
800 160 1010 950 905 2100 24-M30 700 800 160 1020 950 898 2100 24-M3f 700

注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
