一、气动陶瓷刀闸阀 产品概述
PZ673TC气动陶瓷刀闸阀作为闸阀的一种，工作原理同闸阀有些相似，都是靠闸板的升降来完成阀门的启闭。闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质。排渣阀的阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。特点有：1.阀门采用双面密封、达到双面耐磨的效果，内腔冲刷过流处衬有陶瓷片，阀门关闭件的密封由介质压力差产生的比压形成密封；2.阀座陶瓷密封环内径处具有保护唇（专利）结构，可有效防止阀门在即将关闭时硬物从内径处剪裂陶瓷密封环。
二、气动陶瓷刀闸阀 产品图片
 |

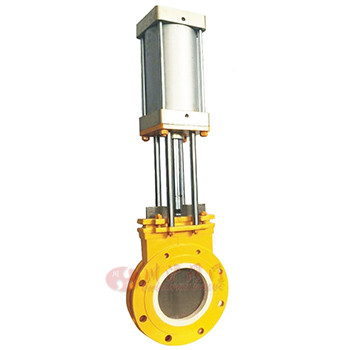

| 气动陶瓷刀闸阀 |
三、气动陶瓷刀闸阀 技术参数
| 阀体、上盖 | 碳钢+陶瓷、不锈钢+陶瓷 |
|---|---|
| 阀板 |
不锈钢+陶瓷 |
| 阀杆 | 不锈钢 |
| 密封圈 | 陶瓷 |
| 公称压力（MPa) | PN |
| 壳体试验 | 1.5*PN |
| 密封试验 | 1.1*PN |
| 工作温度 | ≤425℃ |
| 适用介质 | 纸浆、污水、煤浆液、灰、渣水混合物等 |

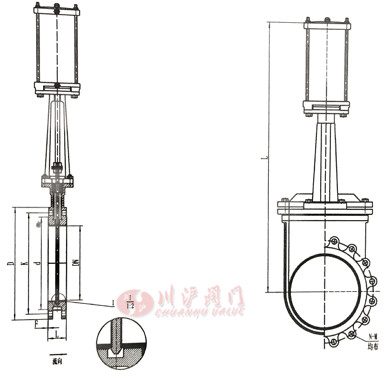

四、气动陶瓷刀闸阀 结构图
 |
五、气动陶瓷刀闸阀 连接尺寸
| 公称压力PN(MPa) | 公称通径DN(mm) | 长度L | 法兰外径D | 螺栓孔中心距K | 连接凸出部分直径d | H | N-M | 公称压力PN(MPa) | 公称通径DN(mm) | 长度L | 法兰外径D | 螺栓孔中心距K | 连接凸出部分直径d | H | N-M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.6 | 50 | 48 | 140 | 110 | 90 | 460 | 4-M12 | 1.0 | 350 | 90 | 500 | 460 | 428 | 1490 | 16-M20 |
| 65 | 48 | 160 | 130 | 110 | 505 | 4-M12 | 400 | 100 | 565 | 515 | 482 | 1680 | 16-M22 | ||
| 80 | 50 | 185 | 150 | 125 | 540 | 4-M16 | 450 | 120 | 615 | 565 | 532 | 1850 | 20-M22 | ||
| 100 | 50 | 205 | 170 | 145 | 620 | 4-M16 | 500 | 130 | 670 | 620 | 585 | 2025 | 20-M22 | ||
| 125 | SO | 235 | 200 | 175 | 730 | 8-M16 | |||||||||
| 600 | 130 | 780 | 725 | 685 | 2350 | 20-M27 | |||||||||
| 150 | 70 | 260 | 225 | 200 | 820 | 8-M16 | |||||||||
| 700 | 160 | 895 | 840 | 800 | 2700 | 24-M27 | |||||||||
| 200 | 70 | 315 | 280 | 255 | 1010 | 8-M16 | |||||||||
| 800 | 160 | 1010 | 950 | 905 | 3155 | 24-M30 | |||||||||
| 250 | 70 | 370 | 335 | 310 | 1180 | 12-M16 | |||||||||
| 1.6 | 50 | 48 | 160 | 125 | 100 | 460 | 4-M16 | ||||||||
| 300 | 80 | 435 | 395 | 362 | 1270 | 12-M20 | |||||||||
| 350 | 90 | 485 | 445 | 412 | 1490 | 12-M20 | 65 | 48 | 180 | 145 | 120 | 505 | 4-M16 | ||
| 400 | 100 | 535 | 495 | 462 | 1680 | 16-M20 | 80 | 50 | 195 | t60 | 135 | 540 | 8-M16 | ||
| 450 | 120 | 590 | 550 | S18 | 1850 | 16-M20 | 100 | 50 | 215 | 180 | 155 | 620 | 8-M16 | ||
| 500 | 130 | 640 | 600 | S68 | 202S | 16-M20 | 125 | &0 | 245 | 210 | 185 | 730 | 8-M16 | ||
| 600 | 130 | 755 | 705 | 670 | 2350 | 20-M22 | 150 | 70 | 280 | 240 | 210 | 820 | 8-M20 | ||
| 700 | 160 | 860 | 810 | 775 | 2700 | 24-M22 | 200 | 70 | 335 | 295 | 265 | 1010 | 12-M20 | ||
| 800 | 160 | 975 | 920 | 880 | 3155 | 24-M27 | 250 | 70 | 405 | 355 | 320 | 1180 | 12-M22 | ||
| 1.0 | 50 | 48 | 160 | 125 | 100 | 460 | 4-M16 | 300 | 80 | 460 | 410 | 375 | 1270 | 12-M22 | |
| 65 | 46 | 180 | 145 | 120 | SOS | 4-M16 | |||||||||
| 350 | 90 | 520 | 470 | 435 | J490 | 16-M22 | |||||||||
| 80 | 50 | 195 | 160 | 13S | 540 | 4-M16 | |||||||||
| 400 | 100 | 580 | 525 | 485 | 1680 | 16-M27 | |||||||||
| 100 | 50 | 215 | 180 | 155 | 620 | 6-M1S | |||||||||
| 450 | 120 | 640 | 585 | 545 | 1850 | 20-M27 | |||||||||
| 125 | 50 | 245 | 210 | 185 | 730 | 6-M16 | |||||||||
| 500 | 130 | 705 | 650 | 608 | 2025 | 20-M30 | |||||||||
| 150 | 70 | 280 | 240 | 210 | 820 | B-M20 | |||||||||
| 200 | 70 | 335 | 29S | 265 | 1010 | 8-M20 | 600 | 130 | 840 | 770 | 718 | 2350 | 20-M36 | ||
| 250 | 70 | 390 | 3S0 | 320 | 1180 | 12-M20 | 700 | 160 | 910 | 840 | 788 | 2700 | 24-M36 | ||
| 300 | 80 | 440 | 400 | 368 | 1270 | 12-M20 | 800 | 160 | 1020 | 950 | 898 | 3155 | 24-M36 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
