三偏心法兰蝶阀

产品展示>> 蝶阀>>三偏心法兰蝶阀
一、三偏心法兰蝶阀 产品概述

上海川沪阀门有限公司生产的三偏心硬密封法兰蝶阀系列产品,系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品 由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
由于本产品蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:
1、开启力矩小,灵活方便,省力节能。 2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。 3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

二、三偏心法兰蝶阀 产品图片

三偏心法兰蝶阀 三偏心法兰蝶阀

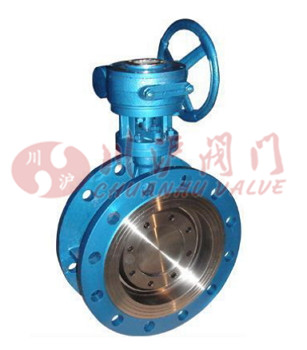

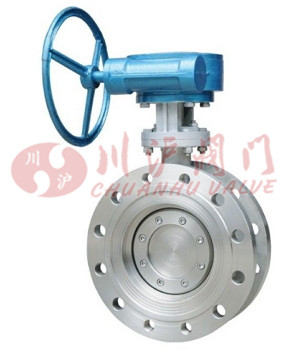

三偏心法兰蝶阀(铸钢硬密封) 三偏心法兰蝶阀(不锈钢硬密封)
三、三偏心法兰蝶阀 产品型号

材质 型号
法兰式 D343H-10,D343H-16,D343H-25,D343H-40
四、三偏心法兰蝶阀 主要参数

公称压力(MPa) 1.0 1.6 2.5 4.0
密封试验压力(MPa) 1.1 1.76 2.75 4.4
壳体试验压力(MPa) 1.5 2.4 3.75 6.0
适用温度(℃) ≤300℃
材料 阀体、蝶板 WCB,CF8,CF3
填料 聚四氟乙烯
手轮、手柄 QT450-10
密封圈 不锈钢
阀杆 2Cr13
五、三偏心法兰蝶阀 结构图

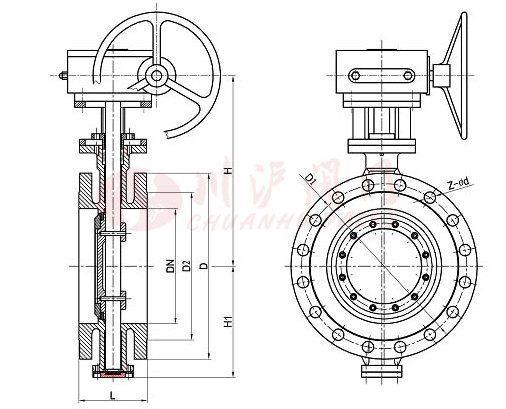

三偏心法兰蝶阀结构图
六、三偏心法兰蝶阀 连接尺寸

公称通径
DN(mm)
L H1 H 0.6MPa 1.0MPa
D D1 D2 n-d D D1 D2 n-d
100 127 120 240 210 170 144 4-19 220 180 144 8-19
125 140 130 270 240 200 174 8-19 250 210 174 8-19
150 140 150 300 265 225 199 8-19 285 240 199 8-23
200 152 180 330 320 280 254 8-19 340 295 254 8-23
250 165 220 400 375 335 309 12-19 395 350 309 12-23
300 178 220 410 440 395 363 12-23 445 400 363 12-23
350 190 270 460 490 445 413 12-23 505 460 413 16-23
400 216 290 510 540 495 463 16-23 565 515 463 16-28
450 222 320 560 595 550 518 16-23 615 565 518 20-28
500 229 360 590 645 600 568 20-23 670 620 568 20-28
600 267 390 660 755 705 667 20-26 780 725 667 20-31
700 292 460 780 860 810 772 24-26 895 840 772 24-31
800 318 530 850 975 920 878 24-31 1015 950 878 24-34
900 330 570 920 1075 1020 978 24-31 1115 1050 978 28-34
1000 410 630 990 1175 1120 1078 28-31 1230 1160 1078 28-37
1200 470 750 1115 1405 1340 1295 32-34 1455 1380 1295 32-40
1400 530 850 1228 1630 1560 1510 36-37 1675 1590 1510 36-43
1600 600 990 1340 1830 1760 1710 40-37 1915 1820 1710 40-49
1800 670 1100 1570 2045 1970 1918 44-40 2115 2020 1920 44-49
2000 760 1210 1680 2265 2180 2125 48-43 2325 2230 2130 48-49
2200 800 1340 1850 2475 2390 2335 52-43 2550 2440 2330 52-56

公  称 通 径(DN) 主要尺寸 法 兰 尺 寸
1.6MPa 2.5MPa
L H H1 D D1 D2 Z-φd D D1 D2 Z-φd
100 127 285 107 220 180 156 8-18 235 190 156 8-22
125 140 300 123 250 210 184 8-18 270 220 184 8-26
150 140 320 140 285 240 211 8-22 300 250 211 8-26
200 152 410 180 340 295 266 12-22 360 310 274 12-26
250 165 420 200 405 355 319 12-26 425 370 330 12-30
300 178 500 250 460 410 370 12-26 485 430 389 16-30
350 190 530 270 520 470 429 16-26 555 490 448 16-33
400 216 570 300 580 525 480 16-30 620 550 503 16-36
450 222 600 320 640 585 548 20-30 670 600 548 20-36
500 229 680 360 715 650 609 20-33 730 660 609 20-36
600 267 750 420 840 770 720 20-36 845 770 720 20-39
700 292 810 480 910 840 794 24-36 960 875 820 24-42
800 318 905 540 1025 950 901 24-39* 1085 990 928 24-48
900 330 960 590 1125 1050 1001 28-39 1185 1090 1028 28-48
1000 410 1010 640 1255 1170 1112 28-42 1320 1210 1140 28-56
1200 470 1175 750 1485 1390 1328 32-48 1530 1420 1350 32-56
1400 530 1310 860 1685 1590 1530 36-48 1755 1640 1560 36-62
1600 600 1460 980 1930 1820 1750 40-56 1975 1860 1780 40-62
1800 670 1560 1090 2130 2020 1950 44-56 2195 2070 1985 44-70
2000 760 1670 1190 2345 2230 2150 48-62 2425 2300 2210 48-70

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
