LT型对夹式蝶阀
产品展示>> 蝶阀>>LT型对夹式蝶阀
一、LT型对夹式蝶阀 产品概述

LT型对夹式蝶阀也称为支耳式对夹蝶阀，是中心密封形式，具有防喷杆、低摩擦设计，在使用过程中，可以实现零泄漏，。驱动形式有手柄式、气动式、电动式等，手动LT型对夹式蝶阀常用于不经常开闭场合，气动LT型对夹式蝶阀和电动LT型对夹式蝶阀可以和自动化系统集成，通过开关量信号来控制开关或者模拟量信号来控制阀门开度大小，从而实现系统自动化控制，LT型对夹式蝶阀具有结构紧凑、密闭性能好、安装方便等特点

二、LT型对夹式蝶阀 产品图片

LT型对夹式蝶阀 LT型对夹式蝶阀

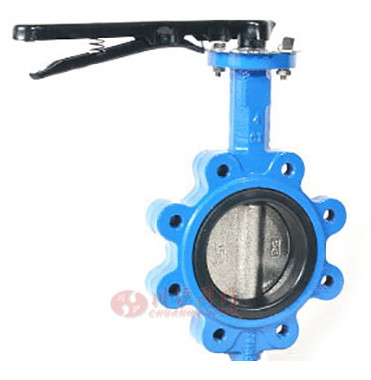

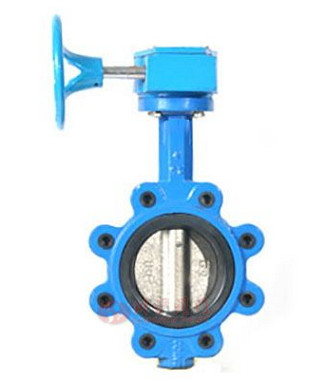

LT型对夹式蝶阀（手柄驱动） LT型对夹式蝶阀（蜗轮驱动）
三、LT型对夹式蝶阀 技术参数

公称通径 2"~8"(DN50~DN200)
连接形式 对夹式
公称压力 PN10、PN16/ANSI150/JIS10K
阀体材质 CI(铸铁)/DI(球墨铸铁)
阀板材质 CI/DI
阀座材质 EPDM、PTFE
四、LT型对夹式蝶阀 零部件参数

公称通径 DN（mm） 50～200
公称压力 PN（MPa） 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

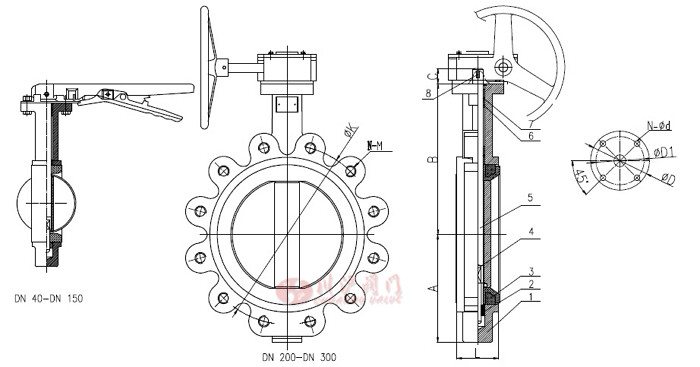

五、LT型对夹式蝶阀 结构图

LT型对夹式蝶阀结构图
六、LT型对夹式蝶阀 连接尺寸

SIZE A B C L ANSI 150B DIN PN 10 DIN PN 16 JIS 10K ISO 5211 Top
Flange
mm in øK N-M øK N-M øK N-M øK N-M øD øD1 N-ød
40 1.5" 70 164 32 33 98.5 4-1/2"-13UNC-2B 110 4-M16 110 4-M16 105 4-M16 65 50 4-ø8 F05
50 2" 80 169 32 43 120.6 4-5/8"-11UNC-2B 125 4-M16 125 4-M16 120 4-M16 65 50 4-ø8 F05
65 2 1/2" 89 176 32 46 139.7 4-5/8"-11UNC-2B 145 4-M16 145 4-M16 140 4-M16 65 50 4-ø8 F05
80 3" 95 183 32 46 152.4 4-5/8"-11UNC-2B 160 8-M16 160 8-M16 150 8-M16 65 50 4-ø8 F05
100 4" 114 201 32 52 190.5 8-5/8"-11UNC-2B 180 8-M16 180 8-M16 175 8-M16 90 70 4-ø10 F07
125 5" 127 214 32 56 215.9 8-3/4"-10UNC-2B 210 8-M16 210 8-M16 210 8-M20 90 70 4-ø10 F07
150 6" 139 229 32 56 241.3 8-3/4"-10UNC-2B 240 8-M20 240 8-M20 240 8-M20 90 70 4-ø10 F07
200 8" 175 257 45 60 298.4 8-3/4"-10UNC-2B 295 8-M20 295 12-M20 290 12-M20 125 102 4-ø12 F10
250 10" 203 280 45 68 361.9 12-7/8"-9UNC-2B 350 12-M20 355 12-M24 355 12-M22 125 102 4-ø12 F10
300 12" 242 327 45 78 431.8 12-7/8"-9UNC-2B 400 12-M20 410 12-M24 400 16-M22 125 102 4-ø12 F10
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。

下载：上海川沪阀门有限公司-产品样本-LT型对夹式蝶阀.PDF
