一、衬氟蝶阀 产品概述

D371F4(衬四氟)、D371F46(衬全氟)型衬氟材料的耐腐蚀衬氟蝶阀为对夹中线式结构,蝶板各向对称,无偏置。衬氟蝶阀的软密封结构,在120度以内的介质温度下,密封性能卓越。密封比压来自蝶板与阀座产生过盈挤压而变形的弹性力。对各种不同粘度或半液体状态的介质以及颗状腐蚀介质,均可适应。
D371F型衬里材质有F3、F4、F46、PFA等。其中最为常用的是F4、F46材料。F46具有与F4等效的防腐性能,由于它在一定温度下融化而具有可流动性,因而使高分子聚合物家族的使用范围大为扩展,与金属融洽的贴和性能使它成为钢铁产品优秀的衬里材料。采用柔度适宜的优质橡胶,作为F46阀座的弹性填充物,橡胶将为弹性欠佳而防腐性能超群的F46阀座提供久而有效的弹性力。这一最佳的互补型组合方式使蝶阀的综合性能达到一个全新的理想境界,不但密封性能与防腐性能具佳,而且开闭力矩的摩擦力也大幅度减低。
此外,中线式结构具出色的调节功能。我厂对此类蝶阀的蝶板采取了更趋流线的外形设计,使管线的压力损失明显的降低。目前,经过技术部门的努力攻关,并采取一系列技术改进措施,通过对此类蝶阀各项性能指标的测试,在降低管线沿程阻力方面,已取得了明显令人满意的效果。

特点:
(1)、全衬氟蝶阀的所有过流部件(阀体内壁,蝶板,阀杆)均被氟材料包覆,完全防止了腐蚀介质对金属部件的腐蚀。
(2)、阀座填充橡胶弹性好,操作轻便,寿命超长,密封更出色。
(3)、中线结构,可作快速切断或调节流量之用,适用于要求可靠密封和良好调节特性的场合。
(4)、衬氟蝶阀阀体采用分体式,更换阀杆时非常方便,阀门不需要拆离管道即可完成。
适用场景:
衬氟蝶阀广泛适用于各种不同类型工业管道中液体和气体(包括蒸汽)的输送,特别是具有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。120度防腐工况最佳性价比的产品。不适应耐高温、高压及耐腐蚀、抗磨损等行业。

二、衬氟蝶阀 产品图片

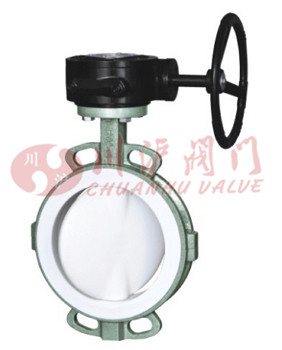

衬氟蝶阀 衬氟蝶阀

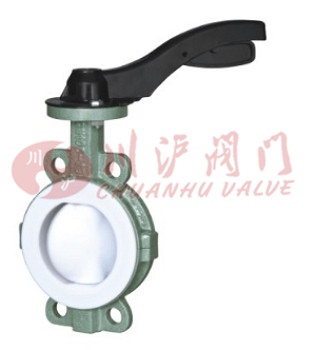

衬氟蝶阀(碳钢衬氟对夹式) 衬氟蝶阀(碳钢衬氟对夹式)
三、衬氟蝶阀 执行标准

设计标准 GB12238
结构长度 GB12221
法兰标准 JB/T79-94
GB9113.1-26
检验试验 GB/T13927
驱动方式 蜗轮、手动、电动、气动
四、衬氟蝶阀 结构图

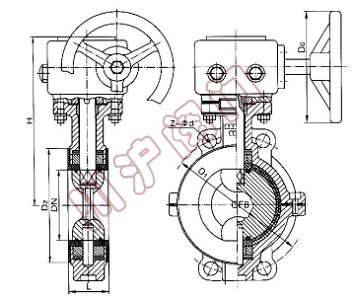

衬氟蝶阀结构图
五、衬氟蝶阀 连接尺寸

衬氟蝶阀外形尺寸(mm)
公称通经 L D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa
40 3/2 33 145 110 85 3 18 4-φ18
50 2 43 160 125 100 3 20 4-φ18
65 5/2 46 180 145 120 3 20 4-φ18
80 3 49 195 160 135 3 22 4-φ18
100 4 56 215 180 155 3 22 8-φ16
125 5 64 245 210 185 3 24 8-φ18
150 6 70 280 240 210 3 24 8-φ23
200 8 71 335 295 265 3 26 8-φ23
250 10 76 390 350 320 3 28 12-φ23
300 12 83 440 400 368 4 28 12-φ23
350 14 92 500 460 428 4 30 16-φ23
400 16 102 565 515 482 4 32 16-φ25
450 18 114 615 565 532 4 32 20-φ25
500 20 127 670 620 585 4 34 20-φ25
600 24 154 780 725 685 5 36 20-φ30
700 28 165 895 840 800 5 40 24-φ30
800 32 190 1010 950 905 5 44 24-φ34
900 36 203 1110 1050 1005 5 46 28-φ34
1000 40 216 1220 1160 1115 5 50 28-φ34
1200 48 254 1450 1380 1325 5 56 32-φ41
PN1.6MPa
40 3/2 33 145 110 85 3 18 4-φ18
50 2 43 160 125 100 3 20 4-φ18
65 5/2 46 180 145 120 3 20 4-φ18
80 3 49 195 160 135 3 22 8-φ18
100 4 56 215 180 155 3 24 8-φ18
125 5 64 245 210 185 3 26 8-φ18
150 6 70 280 240 210 3 28 8-φ23
200 8 71 335 295 265 3 30 12-φ23
250 10 76 405 355 320 3 32 12-φ25
300 12 83 460 410 375 4 34 12-φ25
350 14 92 520 470 435 4 38 16-φ25
400 16 102 580 525 485 4 40 16-φ30
450 18 114 640 585 545 4 44 20-φ30
500 20 127 705 650 608 4 46 20-φ34
600 24 154 840 770 718 5 54 20-φ41
700 28 165 910 840 788 5 54 24-φ41
800 32 190 1020 950 898 5 54 24-φ41
900 36 203 1120 1050 998 5 54 28-φ41
1000 40 216 1255 1170 1110 5 60 28-φ48
六、衬氟蝶阀 安装说明

1、安装前应核对蝶阀之规格、材料是否与设计相符合。
2、并于安装前将内部之砂尘、异物及杂屑清理干净,以免造成动作不顺或产生泄漏。
3、安装前其相关之配管应按规定做适当之悬吊固定,以避免安装后对阀产生不当之应力。
4、配管之两法兰面间必须平行对准同心。
5、安装时蝶阀与法兰间无需另行加装垫片。
6、蝶阀与逆止阀或泵浦近接之处,在二者中间使用渐扩接头,阀盘开关扭转才不会受到阻 碍。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
