软密封蝶阀

产品展示>> 蝶阀>>软密封蝶阀
一、软密封蝶阀 产品概述

软密封蝶阀(型号:D71X、D71F)由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。对夹式软密封蝶阀适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
特点:
1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节;
2、四级加载弹性密封,绝对保证了阀门内、外的零泄漏;
3、轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈;
4、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
5、轴的径向采用O型圈与金属垫的组合;
6、阀座镶在有弹性条的阀体的槽内;
7、采用可调弹性弹子定位。定位准确,结构简单。
适用场景:
软密封蝶阀适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

二、软密封蝶阀 产品图片

软密封蝶阀 软密封蝶阀

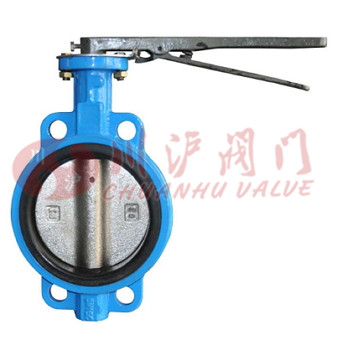

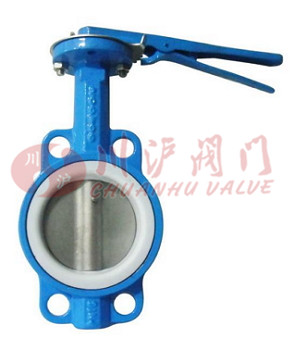

软密封蝶阀(橡胶密封对夹式连接) 软密封蝶阀(四氟密封对夹式连接)
三、软密封蝶阀 执行标准

设计标准 GB12238
结构长度 GB12221
法兰标准 JB/T79-94
GB9113.1-26
检验试验 GB/T13927
驱动方式 蜗轮、手动、电动、气动
四、软密封蝶阀 结构图

零件名称 材料
阀体 球墨铸铁、铸钢、合金钢、不锈钢
蝶板 铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O
五、软密封蝶阀 结构图

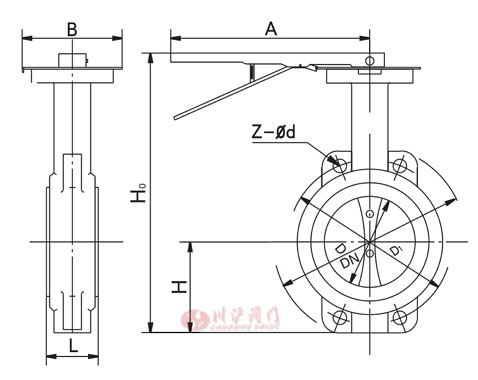

软密封蝶阀结构图
六、软密封蝶阀 连接尺寸

软密封蝶阀外形尺寸(mm)
公称通径 结构长度 外形尺寸(参考值) 连接尺寸(标准值)
0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L H H0 A B D0 n-d D0 n-d D0 n-d
50 2 43 63 235 270 65 110 4-14 125 4-18 125 4-18
65 21/2 46 70 250 270 65 130 4-14 145 4-18 145 4-18
80 3 46 83 275 270 65 150 4-18 160 8-18 160 8-18
100 4 52 105 316 270 65 170 4-18 180 8-18 180 8-18
125 5 56 115 340 310 65 200 8-18 210 8-18 210 8-18
150 6 56 137 376 310 65 225 8-18 240 8-22 240 8-22
七、软密封蝶阀 安装说明

1、安装前应核对蝶阀之规格、材料是否与设计相符合。
2、并于安装前将内部之砂尘、异物及杂屑清理干净,以免造成动作不顺或产生泄漏。
3、安装前其相关之配管应按规定做适当之悬吊固定,以避免安装后对阀产生不当之应力。
4、配管之两法兰面间必须平行对准同心。
5、安装时蝶阀与法兰间无需另行加装垫片。
6、蝶阀与逆止阀或泵浦近接之处,在二者中间使用渐扩接头,阀盘开关扭转才不会受到阻 碍。

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
