卫生级蝶阀

产品展示>> 蝶阀>>卫生级蝶阀
一、卫生级蝶阀 产品概述

卫生级蝶阀采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。
特点:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封材料耐老化、耐腐蚀,使用寿命长等特点。

二、卫生级蝶阀 产品图片

卫生级蝶阀

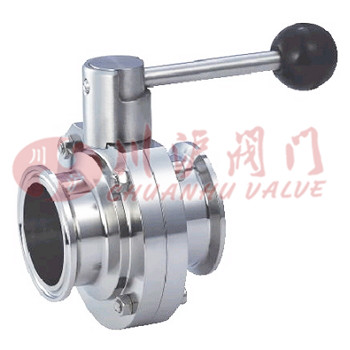

卫生级蝶阀(不锈钢卡箍连接)
三、卫生级蝶阀 零部件材质

零件名称 材料
阀体 304、316、316L
蝶板 304、316、316L
密封圈 硅橡胶、氟橡胶、聚四氟
阀杆 304、316、316L
填料 硅橡胶、氟橡胶、聚四氟
五、卫生级蝶阀 结构图

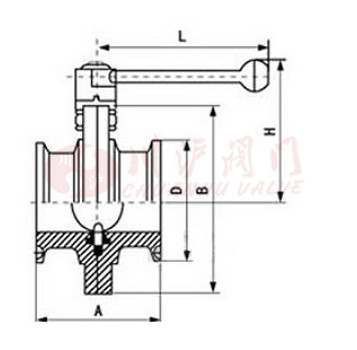

卫生级蝶阀结构图
六、卫生级蝶阀 连接尺寸

规格(ISO) A B D L H Kg
20 50 78 9.05 30 82 0.2
25 50 78 25.4 30 82 0.2
32 50 78 31.8 30 82 0.5
38 50 86 38.1 30 86 1.2
51 52 02 50.8 40 96 1.7
63 56 15 63.5 50 03 2.1
76 56 28 76.1 50 10 2.4
89 60 39 88.9 70 16 2.7
102 64 54 01.6 70 22 3.05
108 64 59 08 70 26 3.15
133 80 38 33 90 38 5.2
159 90 215 59 90 53 9.2

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
