四氟密封蝶阀
产品展示>> 蝶阀>>四氟密封蝶阀
一、四氟密封蝶阀 产品概述

四氟密封蝶阀多用于耐腐蚀要求高、耐温高的场合，相比EPDM橡胶密封形式的蝶阀，可以在150度以下温度使用，并抗绝大多数的介质腐蚀。驱动形式有手柄式、气动式、电动式等，手动四氟密封蝶阀常用于不经常开闭场合，气动四氟密封蝶阀和电动四氟密封蝶阀可以和自动化系统集成，通过开关量信号来控制开关或者模拟量信号来控制阀门开度大小，从而实现系统自动化控制，四氟密封蝶阀具有结构紧凑、密闭性能好、安装方便等特点

二、四氟密封蝶阀 产品图片

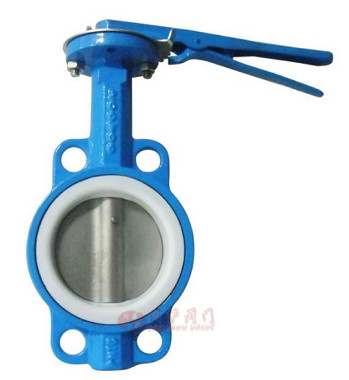

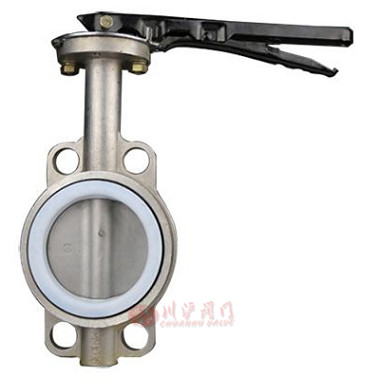

四氟密封蝶阀 四氟密封蝶阀
四氟密封蝶阀（阀体材质不锈钢） 四氟密封蝶阀（阀体材质碳钢）
三、四氟密封蝶阀 技术参数

公称通径 2"~8"(DN50~DN200)
连接形式 对夹式
公称压力 PN10、PN16/ANSI150/JIS10K
阀体材质 WCB、304不锈钢、316不锈钢
阀板材质 WCB、304不锈钢、316不锈钢
阀座材质 PTFE
四、四氟密封蝶阀 零部件参数

公称通径 DN（mm） 50～200
公称压力 PN（MPa） 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

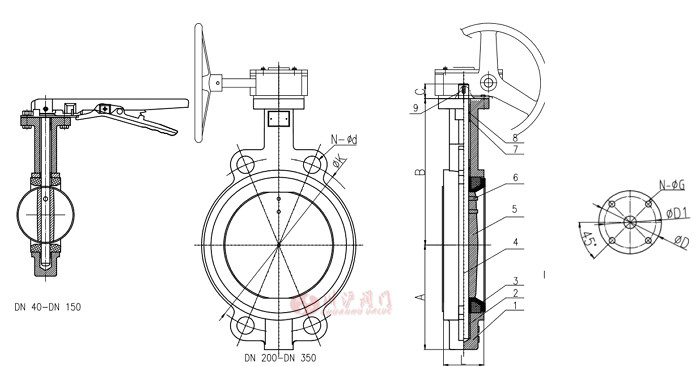

五、四氟密封蝶阀 结构图

四氟密封蝶阀结构图
六、四氟密封蝶阀 连接尺寸

SIZE A B C L DIN PN 10 DIN PN 16 ANSI 150LB JIS 10K ISO 5211 Top
Flange
mm in øK N-ød øK N-ød øK N-ød øK N-ød øD øD1 N-øG
40 1.5" 67 141 32 33 110 4-ø18 110 4-ø18 98.5 4-ø16 105 4-ø19 65 50 4-ø8 F05
50 2" 67 141 32 43 125 4-ø18 125 4-ø18 120.6 4-ø19 120 4-ø19 65 50 4-ø8 F05
65 2½" 75 151 32 46 145 4-ø18 145 4-ø18 139.7 4-ø19 140 4-ø19 65 50 4-ø8 F05
80 3" 95 160 32 46 160 8-ø18 160 8-ø18 152.4 4-ø19 150 8-ø19 65 50 4-ø8 F05
100 4" 111 180 32 52 180 8-ø18 180 8-ø18 190.5 8-ø19 175 8-ø19 90 70 4-ø10 F07
125 5" 129 193 32 56 210 8-ø18 210 8-ø18 215.9 8-ø22.4 210 8-ø23 90 70 4-ø10 F07
150 6" 142 207 32 56 240 8-ø22 240 8-ø22 241.3 8-ø22.4 240 8-ø23 90 70 4-ø10 F07
200 8" 170 240 45 60 295 8-ø22 295 12-ø22 298.4 8-ø22.4 290 12-ø23 125 102 4-ø12 F10
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。

下载：上海川沪阀门有限公司-产品样本-四氟密封蝶阀.PDF
