波纹管截止阀

产品展示>> 截止阀>>波纹管截止阀
一、波纹管截止阀 产品概述

上海川沪阀门生产的波纹管截止阀适用于公称压力PN1.6~16MPa,工作温度-29~350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。 广泛应用于:石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中,性能安全可靠,广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。
结构特点
1、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观。

二、波纹管截止阀 产品图片

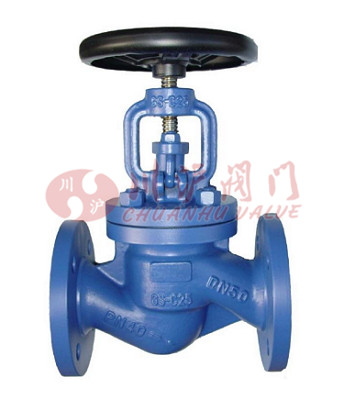

波纹管截止阀
波纹管截止阀(碳钢法兰连接)
三、波纹管截止阀 零部件材质

零件名称 阀体 阀盖 阀杆 阀瓣 密封面 填料
WCB WCB WCB 13Cr 2Cr13 2Cr13 柔性石墨
STL
304 CF8 CF8 304 304 304 柔性石墨
STL PTFE
316 CF8M CF8M 316 316 316 柔性石墨
STL PTFE
304L CF3 CF3 316 304L 304L 柔性石墨
STL PTFE
316L CF3M CF3M 316 316L 316L 柔性石墨
STL PTFE
四、波纹管截止阀 技术规范

驱动方式 手动
电动
设计标准 DIN3356
结构长度 DIN3202
连接法兰 DIN2543-2545
试验和检验 DIN3230
五、波纹管截止阀 结构图

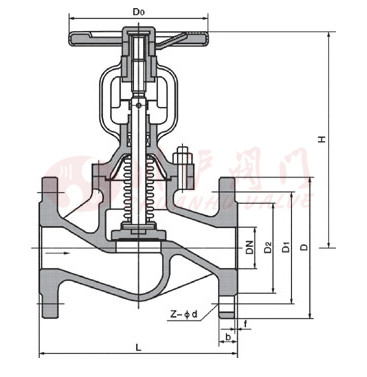

波纹管截止阀结构图
六、波纹管截止阀 连接尺寸

PN DN L D D1 D2 B f H N-ф △H
(STRODE)
1.6 15 130 95 65 45 16 2 191 4-14 6
20 150 105 75 58 18 2 191 4-14 6
25 160 115 85 68 18 2 197 4-14 8
32 180 140 100 78 18 2 200 4-18 8
40 200 150 110 88 18 3 218 4-18 13
50 230 165 125 102 20 3 220 4-18 13
65 290 185 145 122 20 3 238 4-18 16
80 310 200 160 138 20 3 257 4-18 20
100 350 220 180 158 20 3 340 4-18 25
125 400 250 210 188 22 3 360 4-18 32
150 480 285 240 212 22 3 390 8-22 40
200 600 340 295 268 24 3 530 12-22 50
2.5 15 130 95 65 45 16 2 191 4-14 6
20 150 105 75 58 18 2 191 4-14 6
25 160 115 85 68 18 2 197 4-14 8
32 180 140 100 78 18 2 200 4-18 8
40 200 150 110 88 18 3 218 4-18 13
50 230 165 125 102 20 3 220 4-18 13
65 290 180 145 122 22 3 238 4-18 16
80 310 200 160 138 24 3 257 4-18 20
100 350 235 190 162 24 3 340 8-22 25
125 400 270 220 188 26 3 360 8-26 32
150 480 300 250 218 28 3 390 8-26 40
200 600 360 310 278 30 3 530 12-26 50
4.0 15 130 95 65 45 16 2 191 4-14 6
20 150 105 75 58 18 2 191 4-14 6
25 160 115 85 68 18 2 197 4-14 8
32 180 140 100 78 18 2 200 4-18 8
40 200 150 110 88 18 3 218 4-18 13
50 230 165 125 102 20 3 220 4-18 13
65 290 185 145 122 22 3 238 4-18 16
80 310 200 160 138 24 3 257 8-18 20
100 350 235 190 162 24 3 340 8-22 25
125 400 270 220 188 26 3 360 8-26 32
150 480 300 250 218 28 3 390 8-26 40

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
