J23W针型阀
一、J23W针型阀 产品概述
上海川沪阀门生产的J23W针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

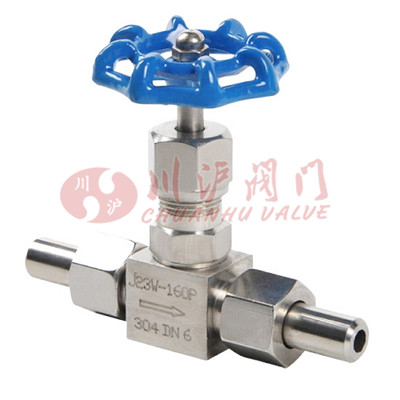

二、J23W针型阀 产品图片
 |
| J23W针型阀(不锈钢内螺纹连接) |
三、J23W针型阀 零部件材质
| 零件名称 | 阀杆，阀盖 | 阀杆，阀瓣 | 填料 |
|---|---|---|---|
| J21/3W-16P | 铬镍不锈钢 | 铬镍不锈钢 | 聚四氟乙稀，柔性石墨 |
| J21/3W-160、J21/3W-40 | 优质碳钢 | 铬不锈钢 |
四、J23W针型阀 技术规范
| 型号 | 公称压力PN Mpa | 试验压力(Mpa) | 工作压力(Mpa) | 工作温度(OC) | 适用介质 | ||
|---|---|---|---|---|---|---|---|
| 壳体 | 密封(液) | 密封(气) | |||||
| J23W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540℃ | 液化石油气水，酸，蒸汽，油品等 |
| J23W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J23W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425 OC | |
| J23W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
| J23W-420P | 42.0 | 63.0 | 46.2 | 0.6 | 42.0 | ||

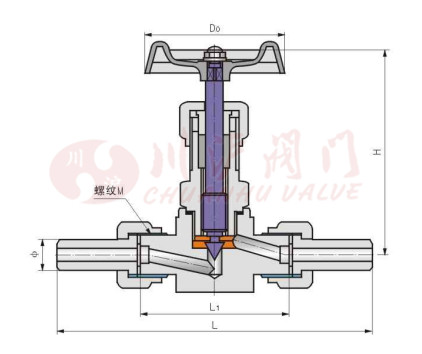

五、J23W针型阀 结构图
 |
六、J23W针型阀 连接尺寸
| 公称直径DN（mm） | 尺寸 Dimension | 重量(kg)Weight | ||||||
|---|---|---|---|---|---|---|---|---|
| Do | D1 | D2 | L | H1 | H2 | M | ||
| 6 | 65 | 14 | 6 | 140 | 96 | 106 | 20×1.5 | 0.9 |
| 10 | 80 | 18 | 10 | 160 | 115 | 125 | 24×1.5 | 1.18 |
| 15 | 100 | 22 | 15 | 180 | 122 | 132 | 30×2 | 2.0 |
| 20 | 110 | 28 | 18 | 220 | 156 | 166 | 30×2 | 3.5 |
| 25 | 140 | 33 | 22 | 230 | 169 | 180 | 39×2 | 4.3 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
