一、内螺纹截止阀 产品概述

上海川沪阀门生产的内螺纹截止阀适用于水、油、气及硝酸、醋酸等场合。是我厂用硅溶胶精密铸造的不锈钢阀体,引进国外先进加工的工艺,结构合理、造型美观。主要用来接通或截断管路中的介质。一般不用于调节流量。
内螺纹截止阀主要用来切断(或接通)管路介质,适用于化工等行业的硝酸、醋酸等场合。采用明杆支架式,螺栓连接阀盖结构,旋转升降阀杆和手轮、阀体、阀盖的设计经过严格的计算。具有良好的强度、刚度和流通能力。阀盖上设计了上密封座,在全开状态下使填料密封更为可靠,并方便填料的更换。适用于石油、化工、冶金、电力、造纸、制药、食品、水处理、石油、化工、火力电站等各种工况的管路上,切断或接通管路介质

二、内螺纹截止阀 产品图片

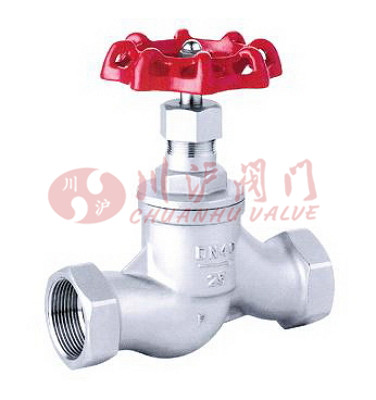

内螺纹截止阀
内螺纹截止阀(不锈钢内螺纹连接)
三、内螺纹截止阀 零部件材质

零件名称 J11W-16C J11W-16P J11W-16R
阀体 WCB ZG1Cr18Ni9Ti304. CF8 ZG1Cr18Ni12Mo2Tii316. CF8M
阀盖 1Cr18Ni9Ti304 1Cr18Ni9Ti304 1Cr18NI12Mp2Ti316
阀杆 1Cr18Ni9Ti304 1Cr18Ni9Ti304 18Ni12Mo2Ti316
密封圈 聚四氟乙烯
填料 聚四氟乙烯
四、内螺纹截止阀 技术规范

公称压力 PN 1.6 MPa
强度试验压力 PT 2.4
低压气密封试验压力   0.6
高压密封试验压力   1.6
适用介质 J11W-16C J11W-16P J11W-16R
水、油品、气 硝酸类 醋酸类
适用温度 ≤200℃
五、内螺纹截止阀 结构图

内螺纹截止阀结构图
六、内螺纹截止阀 连接尺寸

DN G L E B H A KG
15 1/2〞 90 14 32 109 70 0.9
20 3/4〞 100 16 36 109 70 1.1
25 1〞 120 18 46 132 80 1.8
32 11/4〞 140 20 55 156 90 2.5
40 1 〞 170 22 65 167 100 3.7
50 2〞 200 24 80 1282 120 5.5
65 2 〞 260 26 95 200 140 9.3

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
