J61W针型阀
一、J61W针型阀 产品概述
上海川沪阀门生产的J61W针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

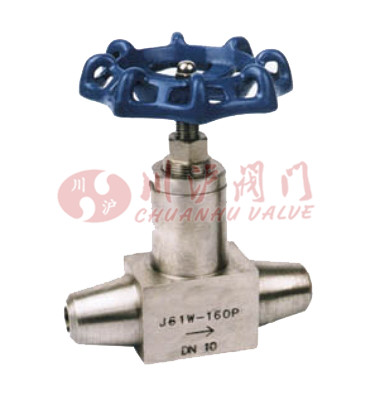

二、J61W针型阀 产品图片
 |
| J61W针型阀(不锈钢) |
三、J61W针型阀 零部件材质
| 零件名称 | 阀杆、阀盖、螺栓 | 阀杆、阀瓣、密封垫 | 填料 | 垫片 | 手轮 |
|---|---|---|---|---|---|
| JJY1-320-DN5 | 铬镍不锈钢 | 不锈钢 | 聚四氟乙稀，柔性石墨 | 橡胶石棉板 | 优质碳钢 |
四、J61W针型阀 技术规范
| 型号 | 公称压力PN Mpa | 试验压力PS(Mpa) | 工作压力(Mpa) | 工作温度(OC) | 适用介质 | ||
|---|---|---|---|---|---|---|---|
| 壳体 | 密封(液) | 密封(气) | |||||
| J61Y-170V | 17.0 | 25.5 | 18.7 | 0.6 | 17.0 | V≤570℃ | 液化石油气水，酸，蒸汽，油品等 |
| J61Y-160P | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540℃ | |
| J61-320 | 32.0 | 48.0 | 35.0 | 0.6 | 32.0 | C≤425 ℃ | |
五、J61W针型阀 结构图
 |
六、J61W针型阀 连接尺寸
| 型号 | 尺寸 | 重量(kg) | ||||
|---|---|---|---|---|---|---|
| Do | L | H | H1 | d | ||
| 6 | 80 | 100 | 100 | 110 | 6 | 1.20 |
| 10 | 80 | 120 | 100 | 110 | 8 | 1.50 |
| 15 | 100 | 130 | 120 | 130 | 12 | 1.70 |
| 20 | 120 | 145 | 150 | 165 | 15 | 2.60 |
| 25 | 140 | 170 | 165 | 190 | 18 | 4.2 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
