保温截止阀

产品展示>> 截止阀>>保温截止阀
一、保温截止阀 产品概述

上海川沪阀门生产的BJ41W保温截止阀保温截止阀主要用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。
设计与制造:BS1873 BS5160 GB12233
法兰尺寸:ANSIB16.5 JB/T79 GB911
3 压力温度:ANSIB16.34
结构长度:ANSIB16.10 BS1873 GB12221
对焊连接尺寸:ANSIB16.25
检验与实验:BS6755 GB/T13927

二、保温截止阀 产品图片

保温截止阀

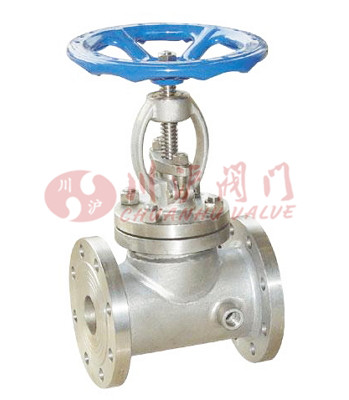

保温截止阀(不锈钢法兰连接)
三、保温截止阀 性能参数

型号 公称压力
PN(MPa)
试验压力PS(MPa) 适用温度
(℃)
适用介质 保温套压力
(MPa)
壳体 密封
BJ41W-16P.R.C 1.6 2.4 1.8 ≤350 硝酸类 ≤1.0
BJ41W-25P.R.C 2.5 3.8 2.8 ≤350 硝酸类 ≤1.0
四、保温截止阀 零部件参数

零件名称 材质
阀体/阀盖 WCB CF8 CF3
阀瓣 WCB CF8 CF3
阀杆 13Cr 304SS 316SS
填料 柔性石墨 PTFE编织 PTFE编织
垫片 304L+石墨 304L+PTFE 316L+PTFE
压盖 WCB CF8 CF3
填料压环 WCB CF8 CF8
五、保温截止阀 结构图

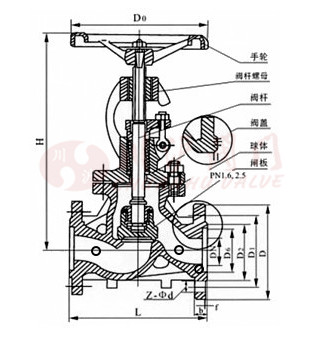

保温截止阀结构图
六、保温截止阀 连接尺寸

型号 公称通径
DN(㎜)
尺寸(㎜)
L D D1 D2 B-f Z-φ H D0
BJ41WH-16PRC 15 130 95 65 45 16-2 4-14 170 120
20 150 105 75 55 16-2 4-14 190 140
25 160 115 85 65 16-2 4-14 205 160
32 180 135 100 78 18-2 4-18 270 180
40 200 145 110 85 18-3 4-18 310 200
50 230 160 125 100 18-3 4-18 358 240
65 290 180 145 120 18-3 4-18 373 280
80 310 195 160 135 20-3 8-18 435 320
100 350 215 180 155 20-3 8-18 500 360
125 400 245 210 185 22-3 8-18 614 400
150 480 280 240 210 24-3 8-23 674 400
200 600 335 295 265 26-3 12-23 818 450
250 730 405 355 320 30-3 12-25 969 550
型号 公称通径
DN(㎜)
尺寸(㎜)
L D D1 D2 B-f Z-φ H D0
BJ41WH-25PRC 15 130 95 65 45 16-2 4-14 233 120
20 150 105 75 55 16-2 4-14 275 140
25 160 115 85 65 16-2 4-14 285 160
32 180 135 100 78 18-2 4-18 302 180
40 200 145 110 85 18-3 4-18 355 200
50 230 160 125 100 20-3 4-18 362 240
65 290 180 145 120 22-3 8-18 400 280
80 310 195 160 135 22-3 8-18 430 320
100 350 230 190 160 24-3 8-23 465 360
125 400 270 220 188 28-3 8-25 550 400
150 480 300 250 218 30-3 8-25 700 400
200 600 360 310 278 343 12-25 780 450
250 730 425 370 335 36-3 12-30 900 550
型号 公称通径
DN(㎜)
尺寸(㎜)
L D D1 D2 B-f Z-φ H
BJ41WH-40PRC 15 130 95 65 45 16-2 4-14 233
20 150 105 75 55 16-2 4-14 275
25 160 115 85 65 16-2 4-14 285
32 180 135 100 78 18-2 4-18 302
40 200 145 110 85 18-3 4-18 355
50 230 160 125 100 20-3 4-18 370
65 290 180 145 120 22-3 8-18 408
80 310 195 160 135 22-3 8-18 436
100 350 230 190 160 24-3 8-23 475
125 400 270 220 188 28-3 8-25 558
150 480 300 250 218 30-3 8-25 720
200 600 375 320 282 38-3 12-30 800
BJ41WH-64PRC 15 170 105 75 55 18-2 4-14 240
20 190 125 90 68 20-2 4-18 280
25 210 135 100 78 22-2 4-18 290
32 230 150 110 82 24-2 4-23 325
40 260 165 125 95 24-3 4-23 360
50 300 175 135 105 26-3 4-23 410
65 340 200 160 130 28-3 8-23 430
80 380 210 170 140 30-3 8-23 465
100 430 250 200 168 32-3 8-25 537
125 500 295 240 202 36-3 8-30 630
150 550 340 280 240 38-3 8-34 790
200 650 405 345 300 44-3 12-34 910

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
