J13W针型阀
一、J13W针型阀 产品概述
上海川沪阀门生产的J13W针型阀广泛应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

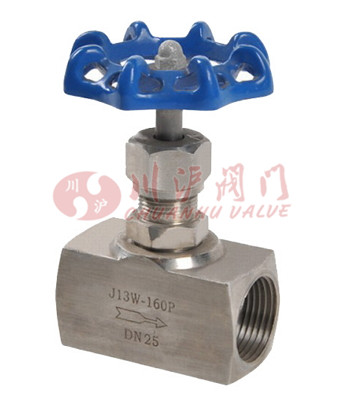

二、J13W针型阀 产品图片
 |
| J13W针型阀(不锈钢内螺纹连接) |
三、J13W针型阀 零部件材质
| 零件名称 | 阀杆，阀盖 | 阀杆，阀瓣 | 填料 |
|---|---|---|---|
| J13W-16P | 铬镍不锈钢 | 铬镍不锈钢 | 聚四氟乙稀，柔性石墨 |
| J13W-160、J13W-40 | 优质碳钢 | 铬不锈钢 |
四、J13W针型阀 技术规范
| 型号 | 公称压力 Mpa | 试验压力 (Mpa) | 工作压力(Mpa) | 工作温度 | 适用介质 | ||
|---|---|---|---|---|---|---|---|
| 壳体 | 密封(液)l | 密封(气) | |||||
| J13W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540OC | 液化石油气水，酸，蒸汽，油品等 |
| J13W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J13W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425 OC | |
| J13W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||

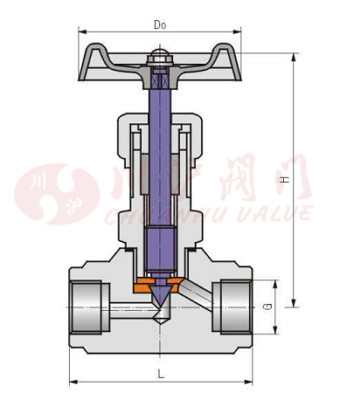

五、J13W针型阀 结构图
 |
六、J13W针型阀 连接尺寸
| 公称直径DN（mm） | 管螺纹 | 尺 | 重量(kg) | ||||
|---|---|---|---|---|---|---|---|
| Do | L | H | H1 | d | |||
| 6 | 1/4 | 60 | 55 | 90 | 100 | 4 | 0.63 |
| 10 | 3/8 | 60 | 60 | 92 | 102 | 5 | 0.65 |
| 15 | 1/2 | 65 | 65 | 97 | 107 | 6 | 0.8 |
| 20 | 3/4 | 8 | 80 | 109 | 121 | 8 | 1.07 |
| 25 | 1 | 100 | 90 | 122 | 132 | 10 | 1.8 |
| 32 | 11/4 | 140 | 128 | 180 | 191 | 15 | 5.0 |
| 40 | 11/2 | 160 | 148 | 200 | 215 | 18 | 7.2 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
