法兰截止阀
一、法兰截止阀 产品概述
上海川沪阀门生产的法兰截止阀的启闭件是塞形的阀瓣,密封上面呈平面或海锥面,阀瓣沿阀座的中心线作直线运动。阀杆的运动形式,也有升降旋转杆式可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。因此,这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。
二、法兰截止阀 产品图片
 |
 |

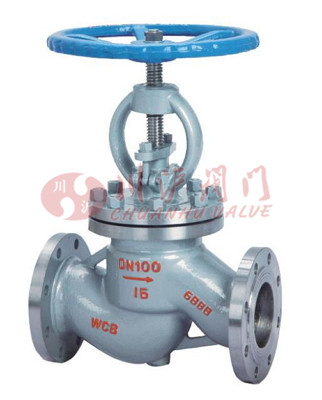

法兰截止阀(铸钢法兰连接) |

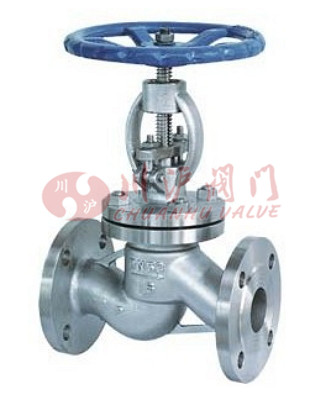

法兰截止阀(不锈钢法兰连接) |
三、法兰截止阀 性能参数
公称压力(Mpa) |
实验压力 |
工作温度(℃) |
强度(水)(Mpa) |
密封(水)空气 |
低压密封空气(Mpa) |
1.6 |
2.4 |
1.76 |
0.6 |
350 |
2.5 |
3.75 |
3.75 |
0.6 |
4.0 |
6.0 |
4.4 |
0.6 |
6.4 |
9.6 |
7.04 |
0.6 |
10.0 |
15.0 |
11.0 |
0.6 |
四、法兰截止阀 零部件参数
零件名称 |
材质 |
阀体/阀盖 |
WCB |
CF8 |
CF3 |
阀瓣 |
WCB |
CF8 |
CF3 |
阀杆 |
13Cr |
304SS |
316SS |
填料 |
柔性石墨 |
PTFE编织 |
PTFE编织 |
垫片 |
304L+石墨 |
304L+PTFE |
316L+PTFE |
压盖 |
WCB |
CF8 |
CF3 |
填料压环 |
WCB |
CF8 |
CF8 |

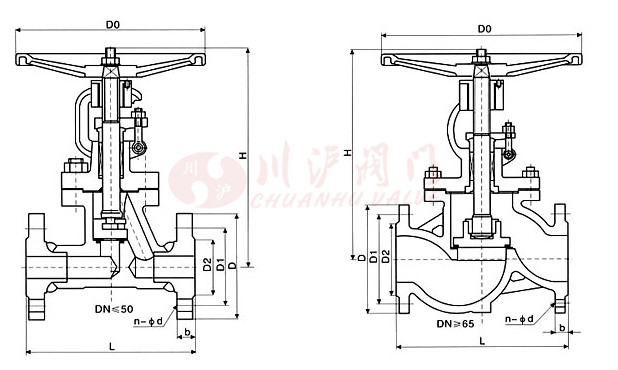

五、法兰截止阀 结构图
六、法兰截止阀 连接尺寸
PN16法兰截止阀外形及结构尺寸 (mm)
DN |
L |
D |
D1 |
D2 |
b |
zxd |
H |
D0 |
10 |
130 |
90 |
60 |
40 |
14 |
4x14 |
198 |
120 |
15 |
130 |
95 |
65 |
45 |
14 |
4x14 |
200 |
120 |
20 |
150 |
105 |
75 |
55 |
14 |
4x14 |
243 |
140 |
25 |
160 |
115 |
85 |
65 |
14 |
4x14 |
253 |
160 |
32 |
180 |
135 |
100 |
78 |
15 |
4x18 |
280 |
160 |
40 |
200 |
145 |
110 |
85 |
16 |
4x18 |
312 |
200 |
50 |
230 |
160 |
125 |
100 |
16 |
4x18 |
321 |
200 |
65 |
290 |
180 |
145 |
120 |
18 |
4x18 |
325 |
240 |
80 |
310 |
195 |
160 |
135 |
20 |
4x18 |
355 |
240 |
100 |
350 |
215 |
180 |
155 |
20 |
4x18 |
415 |
280 |
125 |
400 |
245 |
210 |
185 |
22 |
4x18 |
460 |
320 |
150 |
480 |
280 |
240 |
210 |
24 |
8x23 |
510 |
360 |
200 |
600 |
335 |
295 |
265 |
26 |
12x23 |
590 |
360 |
PN25 法兰截止阀外形及结构尺寸 (mm)
DN |
L |
D |
D1 |
D2 |
b |
zxd |
H |
D0 |
10 |
130 |
90 |
60 |
40 |
16 |
4x14 |
198 |
120 |
15 |
130 |
95 |
65 |
45 |
16 |
4x14 |
233 |
120 |
20 |
150 |
105 |
75 |
55 |
16 |
4x14 |
275 |
140 |
25 |
160 |
115 |
85 |
65 |
16 |
4x14 |
285 |
160 |
32 |
180 |
135 |
100 |
78 |
18 |
4x18 |
302 |
180 |
40 |
20ā0 |
145 |
110 |
85 |
18 |
4x18 |
355 |
200 |
50 |
230 |
160 |
125 |
100 |
20 |
4x18 |
362 |
240 |
65 |
290 |
180 |
145 |
120 |
22 |
8x18 |
325 |
280 |
80 |
310 |
195 |
160 |
135 |
22 |
8x18 |
369 |
280 |
100 |
350 |
230 |
190 |
165 |
24 |
8x23 |
370 |
300 |
125 |
400 |
270 |
220 |
188 |
28 |
8x18 |
558 |
400 |
150 |
480 |
300 |
250 |
218 |
30 |
8x23 |
611 |
400 |
200 |
600 |
360ā |
310 |
278 |
34 |
12x25 |
721 |
400 |
PN40 法兰截止阀外形及结构尺寸 (mm)
DN |
L |
D |
D1 |
D2 |
b |
zxd |
H |
D0 |
10 |
130 |
90 |
60 |
40 |
16 |
4x14 |
198 |
120 |
15 |
130 |
95 |
65 |
45 |
16 |
4x14 |
233 |
120 |
20 |
150 |
105 |
75 |
55 |
16 |
4x14 |
275 |
140 |
25 |
160 |
115 |
85 |
65 |
16 |
4x14 |
285 |
160 |
32 |
180 |
135 |
100 |
78 |
18 |
4x18 |
302 |
160 |
40 |
200 |
145 |
110 |
85 |
18 |
4x18 |
355 |
200 |
50 |
230 |
160 |
125 |
100 |
20 |
4x18 |
373 |
240 |
65 |
290 |
180 |
145 |
120 |
22 |
8x18 |
408 |
280 |
80 |
310 |
195 |
160 |
135 |
22 |
8x18 |
436 |
320 |
100 |
350 |
230 |
190 |
160 |
24 |
8x23 |
480 |
360 |
125 |
400 |
270 |
220 |
188 |
28 |
8x25 |
558 |
400 |
150 |
480 |
300 |
250 |
218 |
30 |
8x25 |
611 |
400 |
PN63 法兰截止阀外形及结构尺寸 (mm)
DN |
L |
D |
D1 |
D2 |
b |
zxd |
H |
D0 |
15 |
170 |
105 |
75 |
55 |
18 |
4x14 |
148 |
100 |
20 |
190 |
125 |
90 |
68 |
20 |
4x18 |
150 |
100 |
25 |
210 |
135 |
100 |
78 |
22 |
4x18 |
175 |
120 |
32 |
230 |
150 |
110 |
82 |
24 |
4x23 |
200 |
140 |
40 |
260 |
165 |
125 |
95 |
24 |
4x23 |
231 |
160 |
50 |
300 |
175 |
135 |
105 |
26 |
4x23 |
262 |
180 |
65 |
340 |
200 |
160 |
130 |
28 |
8x23 |
450 |
320 |
80 |
380 |
210 |
170 |
140 |
30 |
8x23 |
485 |
360 |
100 |
430 |
250 |
200 |
168 |
30 |
8x25 |
537 |
400 |
150 |
550 |
340 |
280 |
240 |
38 |
8x34 |
646 |
450 |
PN100 法兰截止阀外形及结构尺寸 (mm)
DN |
L |
D |
D1 |
D2 |
b |
zxd |
H |
D0 |
10 |
170 |
100 |
70 |
50 |
20 |
4x14 |
180 |
100 |
15 |
170 |
105 |
75 |
55 |
20 |
4x14 |
195 |
120 |
20 |
190 |
125 |
90 |
68 |
22 |
4x18 |
228 |
120 |
25 |
210 |
135 |
100 |
78 |
24 |
4x18 |
250 |
160 |
32 |
230 |
150 |
110 |
82 |
24 |
4x23 |
326 |
200 |
40 |
260 |
165 |
125 |
95 |
26 |
4x23 |
359 |
240 |
50 |
300 |
195 |
145 |
112 |
28 |
4x25 |
414 |
280 |
65 |
340 |
220 |
170 |
138 |
32 |
8x25 |
434 |
320 |
80 |
380 |
230 |
180 |
148 |
34 |
8x25 |
547 |
400 |
100 |
430 |
265 |
210 |
172 |
38 |
8x30 |
621 |
450 |
125 |
500 |
310 |
250 |
210 |
42 |
8x34 |
750 |
500 |
150 |
550 |
350 |
290 |
250 |
46 |
12x34 |
840 |
550 |
200 |
650 |
430 |
360 |
312 |
54 |
12x41 |
925 |
550 |
250 |
775 |
500 |
430 |
382 |
60 |
12x41 |
1015 |
600 |
300 |
900 |
585 |
500 |
442 |
70 |
12x48 |
1200 |
600 |
七、法兰截止阀 安装说明
截止阀的安装与维护应注意以下事项:
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及微动机构,不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。
注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
下载:上海川沪阀门有限公司-产品样本-法兰截止阀.PDF
法兰截止阀链接:http://www.shchuanhu.com/products/jiezhifa/zgjzf.html
