大通径气动浮动球阀
一、大通径气动浮动球阀 产品概述
上海川沪阀门有限公司生产的大通径气动浮动球阀是浮动球阀和大扭力AW型气动执行器的组合。AW型气动执行器输出推力比AT型气缸输出推力大，缺点是占用空间大，可以在一些大通径管道上来使用，如石油、石化管道输送场合。其中和气动执行机构组合后，能实现快速开闭（配电磁阀和限位开关）或调节流量大小（配阀门定位器）。
型号：CHQ641F、CHQ641PPL、CHQ641H
特点：
1、流体阻力小、球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且Q641 气动球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
适用场景:
大通径气动浮动球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

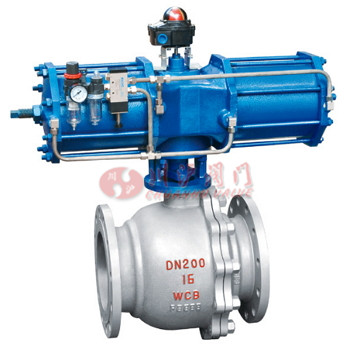

二、大通径气动浮动球阀 产品图片
 |
| 大通径气动浮动球阀 |
三、大通径气动浮动球阀 技术参数
| 公称通径mm | DN20-DN200 | |||||
|---|---|---|---|---|---|---|
| 材料代号 | C | P | R | |||
| 主要 零件 | 阀体 | WCB | ZG1Cr18 Ni9Ti |
ZG1Cr18Ni 12Mo2Ti |
||
| 球体 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
| 密封圈 | 增强聚四氟乙烯 对位聚苯 金属密封 | |||||
| 填料 | 聚四氟乙烯 柔性石墨 | |||||
| 适用 工况 | 适用 介质 |
蒸汽、 水、油品 |
硝酸类 | 醋酸类 | ||
| 适用 温度 |
-28℃ - 300℃ | |||||
| 执行器 | 型号 | AT型单、双作用气缸、AW型单、双作用气缸系列等 | ||||
| 气源 压力 |
0.4-0.7MPa | |||||
四、大通径气动浮动球阀 执行器参数
| 执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
五、大通径气动浮动球阀 性能规范
| 设计标准 | GB/T12237 |
|---|---|
| 结构长度 | GB/T12221 |
| 连接法兰 | GB/T911、\JB/T79 |
| 试验和检验 | GB/T13927 、 JB/T9092 |

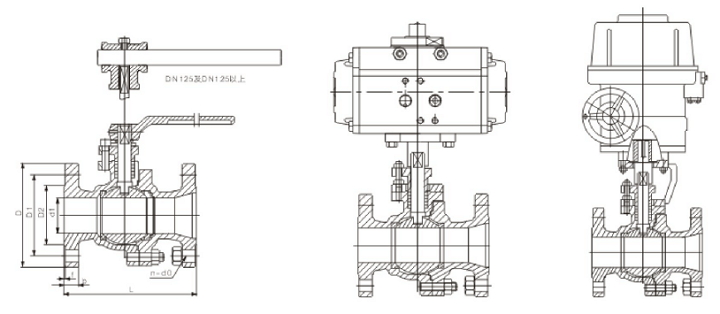

六、大通径气动浮动球阀 结构图
 |
七、大通径气动浮动球阀 连接尺寸
| DN(mm) | d1 | L | D | D1 | D2 | b | f | n-d0 | H |
|---|---|---|---|---|---|---|---|---|---|
| 20 | 20 | 130 | 105 | 75 | 55 | 14 | 2 | 4-14 | 75 |
| 25 | 25 | 140 | 115 | 85 | 65 | 14 | 2 | 4-14 | 85 |
| 32 | 32 | 165 | 140/135 | 100 | 78 | 16 | 2 | 4-18 | 110 |
| 40 | 40 | 165 | 150/145 | 110 | 85 | 16 | 3 | 4-18 | 135 |
| 50 | 50 | 203 | 165/160 | 120 | 100 | 16 | 3 | 4-18 | 142 |
| 65 | 65 | 222 | 185/180 | 145 | 120 | 18 | 3 | 4-18 | 173 |
| 80 | 80 | 241 | 200/195 | 160 | 135 | 20 | 3 | 8-18 | 183 |
| 100 | 100 | 305 | 220/215 | 180 | 155 | 20 | 3 | 8-18 | 255 |
| 125 | 125 | 356 | 250/245 | 210 | 185 | 22 | 3 | 8-18 | 264 |
| 150 | 150 | 520 | 285/280 | 240 | 210 | 24 | 3 | 8-23 | 290 |
| 200 | 200 | 580 | 340/335 | 295 | 265 | 26 | 3 | 12-23 | 395 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
