大通径气动高压球阀
一、大通径气动高压球阀 产品概述
上海川沪阀门有限公司生产的大通径气动高压球阀是高压固定式球阀和大扭力AW型气动执行器的组合。AW型气动执行器输出推力比AT型气缸输出推力大,缺点是占用空间大,可以在一些大通径管道上来使用,如石油、石化管道输送场合。其中和气动执行机构组合后,能实现快速开闭(配电磁阀和限位开关)或调节流量大小(配阀门定位器)。
型号:CHQ647F、CHQ647PPL、CHQ647H
特点:
1.阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半,它在管道上主要用于切断、分配和改变介质流动方向。
2.固定球阀的枢轴结构保证了准确的球体位置。
3.标准阀座采用弹簧结构,将阀盖推向球体,保证了良好的低压密封性能。
4.固定球阀阀前、阀后阀座都能密封, 即所谓双向密封特性,
5.利用自带的排放阀,阀体中腔可向外排放。
6.枢轴采用防吹出保护结构,低摩擦系数的轴承等。
7.具有性能优异,可靠性高,用途广泛,价格合理等优点。
适用场景:
大通径气动高压球阀适用于:化工、石油、天燃气、冶金、等行业 及含硫化氢介质、杂质多、腐蚀严重的天燃气长输管线。
二、大通径气动高压球阀 产品图片

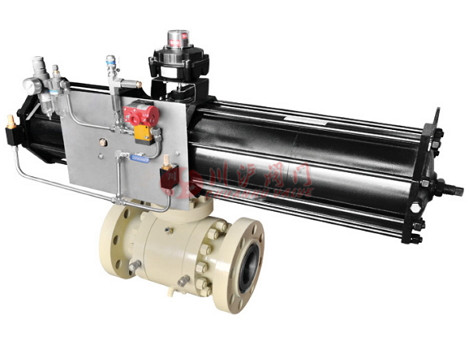

大通径气动高压球阀(配AW型单作用气缸) |
三、大通径气动高压球阀 技术参数
试验压力(Mpa) | 公称压力(Mpa) | 压力级(Class) | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 | |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 |
气密试验 | 0.5-0.7 | ||||||||||||
工作温度 | PTEE≤150℃ 、PPL≤300℃ 、碳纤≤350℃ | ||||||||||||
适用介质 | C:水、油、蒸气 P:硝酸类(温度≤200℃ ) R:醋酸类(温度≤200℃ ) |
四、大通径气动高压球阀 执行器参数
执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
---|---|
供气压力 | 0.4~0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30~+70℃ |
作用形式 | 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) |
五、大通径气动高压球阀 性能规范
设计标准 | GB/T12237 |
---|---|
结构长度 | GB/T12221 |
连接法兰 | GB/T911、\JB/T79 |
试验和检验 | GB/T13927 、 JB/T9092 |

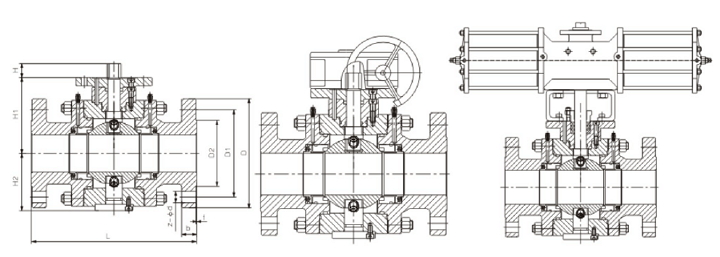

六、大通径气动高压球阀 结构图
七、大通径气动高压球阀 连接尺寸
PN10.0MPa
DN(mm) | L | D | D1 | D2 | B | F | Z-d | H | H1 | H2 |
---|---|---|---|---|---|---|---|---|---|---|
50 | 292 | 195 | 145 | 102 | 30 | 3 | 4-26 | 30 | 102 | 98 |
65 | 330 | 220 | 170 | 122 | 34 | 3 | 8-26 | 35 | 130 | 115 |
80 | 356 | 230 | 180 | 138 | 36 | 3 | 8-26 | 40 | 165 | 128 |
100 | 432 | 265 | 210 | 158 | 40 | 3 | 8-30 | 45 | 210 | 160 |
125 | 508 | 315 | 250 | 188 | 40 | 3 | 8-33 | 50 | 230 | 180 |
150 | 559 | 365 | 290 | 218 | 44 | 3 | 12-33 | 55 | 250 | 200 |
200 | 660 | 430 | 360 | 285 | 52 | 3 | 12-36 | 70 | 288 | 255 |
250 | 787 | 505 | 430 | 345 | 60 | 3 | 12-39 | 70 | 288 | 308 |
300 | 838 | 585 | 500 | 410 | 68 | 4 | 16-42 | 95 | 378 | 348 |
注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取新数据。
下载:上海川沪阀门有限公司-产品样本-大通径气动高压球阀.PDF
大通径气动高压球阀链接:http://www.shchuanhu.com/products/qidongqiufa/bq641n.html
