气动防爆球阀

产品展示>> 气动球阀>>气动防爆球阀
一、气动防爆球阀 产品概述

上海川沪阀门有限公司生产的气动防爆球阀,是由气动活塞式执行机构和球阀组成,配有防爆行程限位开关、防爆电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的独特优点是一旦动力源发生故障,气动防爆球阀将按控制系统的要求自动处于开启或关闭的位置。
特点:
1.结构简单,流通性好,零泄漏。
2.切断和调节性能好,适用于高粘度、带纤维和颗粒的介质。
适用场景:
气动防爆球阀广泛应用于石油、化工、冶金、轻工工程等领域。

二、气动防爆球阀 产品图片

气动防爆球阀 气动防爆球阀

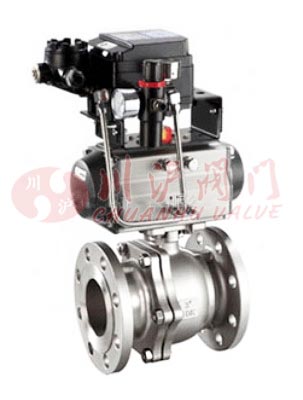

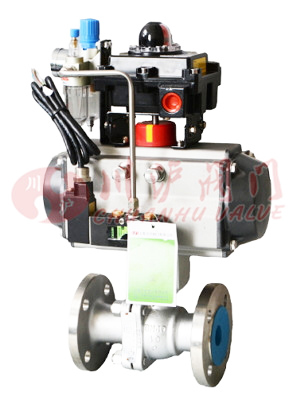

气动防爆球阀(开关型) 气动防爆球阀(调节型)
三、气动防爆球阀 零部件参数

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质
四、气动防爆球阀 技术参数

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
允许压差(MPa) ≤公称压力
动作范围 0~90°
阀体形式 二段分体式铸造阀体
阀盖形式 整体式
压盖型式 螺栓压紧式
密封填料 聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
连接方式 法兰式、螺纹式(适用于1/2"~2")
阀芯形式 三通球型阀芯
流量特性 近似快开特性
泄露量Q 软密封:零泄露;金属密封:按GB/T4213-92,小于额定KV0.01%
配置执行机构 GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制、4~20mA模拟量信号控制
五、气动防爆球阀 执行机构参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

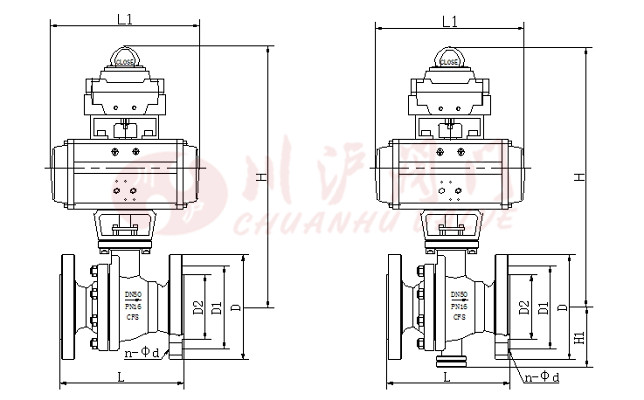

六、气动防爆球阀 结构图

气动防爆球阀结构图
七、气动防爆球阀 连接尺寸

公称通径DN(mm) 主要尺寸 法兰尺寸
PN1.6MPa PN2.5MPa
L H H1 L1 D D1 D2 n-φd D D1 D2 n-φd
15 130 185 / 140 95 65 46 4-14 95 65 46 4-14
20 140 191 / 140 105 75 45 4-14 105 75 56 4-14
25 150 193 / 140 115 85 65 4-14 115 85 65 4-14
32 165 212 / 164 140 100 76 4-18 140 100 76 4-18
40 180 217 / 164 150 110 84 4-18 150 110 84 4-18
50 200 260 102 190 165 125 99 4-18 165 125 99 4-18
65 220 293 114 210 185 145 118 4-18 185 145 118 8-18
80 250 323 127 247 200 160 132 8-18 200 160 132 8-18
100 280 382 152 276 220 180 156 8-18 235 190 156 8-22
125 320 468 184 348 250 210 184 8-18 270 220 184 8-26
150 360 510 219 378 285 240 211 8-22 300 250 211 8-26
200 400 655 273 524 340 295 266 12-22 360 310 274 12-26
250 630 / 360 / 405 355 319 12-26 425 370 330 12-30
300 750 / 395 / 460 410 370 12-26 485 430 389 16-30

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
