气动固定球阀

产品展示>> 气动球阀>>气动固定球阀
一、气动固定球阀 产品概述

上海川沪阀门有限公司生产的气动固定球阀,是由角行程的气动执行机构和固定式球阀组成,适用于两位切断和调节的场合。固定式球阀阀体与执行机构的连接采用直连方式。固定式气动球阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。
特点:
1. 操作省力:球体由上下轴承支撑,减少摩擦,消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
2.密封性能可靠:PTFE单性材料密封圈嵌于不锈钢阀座内,金属阀座尾端设有弹簧保证密封圈足够的预紧力,阀门在使用过程中密封面磨损时,在弹簧作用下阀门继续保证良好密封性能。
3.防火结构:为防止由于骤热或火灾的出现,使聚四氟乙烯密封圈烧毁,发生较大泄漏,而助长火势,在球体与阀座间设置防火密封环,在密封圈烧毁时,在弹簧力作用下,将阀座密封环迅速推向球体上,形成金属与金属密封,起到一定程度的密封效果。耐火试验符合APl 6FA和APl 607标准要求。
4.自动泄压功能:当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时, 阀座后退脱离球体,达到自动泄压的效果,卸压后阀座自动复位。
5.排泄管路:阀体上下均设置排泄孑L,可检查阀座是否发生泄漏,在工作中,阀门处于全开或全关时,卸掉中腔压力,可直接更换填料;可以排放中腔滞留物,减少介质对阀门的污染。辅助密封设置系统(客户需要请在订购时说明)
适用场景:
气动固定球阀广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。

二、气动固定球阀 产品图片

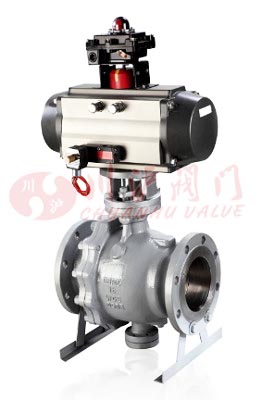

气动固定球阀
气动固定球阀(铸钢法兰连接)
三、气动固定球阀 零部件材料

零件名称 材料名称
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13 304 316 316L
阀杆 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质
四、气动固定球阀 技术参数

公称通径DN(mm) 50 65 80 100 125 150 200 250 300 350 400 500 600 700
公称压力(MPa) PN1.0、2、4.0、6.4、10.0MPa;ANSI 150 300 600 900LB
阀体形式 两段式铸造阀体
阀芯形式 "O"型球形阀芯
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
连接形式 法兰式
流量特性 近似快开型
泄漏量 按GB/T4213-92,小于额定KV0.01% (软密封:零泄露)
可调范围 250:1 250:1
适用温度 PTFE≤180℃;PPL≤280℃;金属密封≥300℃
配置执行机构 GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制能、4~20mA模拟量信号控制
五、气动固定球阀 执行器参数

执行器型号 GT、AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

六、气动固定球阀 性能规范

试验压力(Mpa) 公称压力(Mpa) 压力级(class) JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
气密试验 0.5~0.7
七、气动固定球阀 结构图

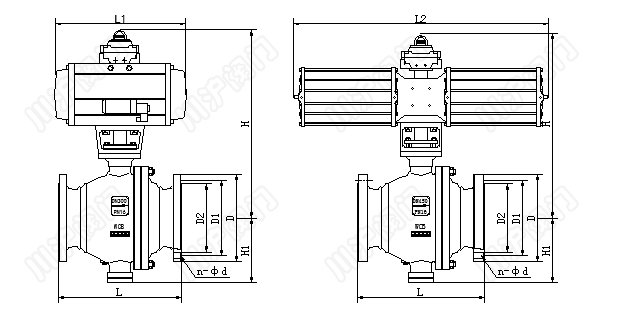

气动固定球阀结构图
八、气动固定球阀 连接尺寸

公称通径DN(mm) 50 65 80 100 125 150 200 250 300 350 400 500 600 700
L 216 241 283 305 356 394 457 533 610 686 762 914 1067 1245
H 配AT 325 335 365 400 420 440 470 配AW执行器
H 260 293 323 383 468 510 655 配AW执行器
H1 102 114 127 152 184 219 273 360 395 430 470 580 700 800
L1 配AT 190 210 247 276 348 378 524 配AW执行器
PN1.6MPa法兰尺寸
D 165 185 200 220 250 285 340 405 460 520 580 715 840 910
D1 125 145 160 180 210 240 295 355 410 470 525 585 770 840
D2 99 118 132 156 184 211 266 319 370 429 480 609 720 794
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-33 20-36 24-36
PN2.5MPa法兰尺寸
D 165 185 200 235 270 300 360 425 485 555 620 730 845 960
D1 125 145 160 190 220 250 310 370 430 490 550 660 770 875
D2 99 118 132 156 184 211 274 330 389 448 503 609 720 820
n-φd 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30 16-33 16-36 20-36 20-39 24-42

注:由于产品改进技术创新参数可能有一定变化,公司不另行通知,请咨询公司技术部门索取最新数据。
