气动超薄球阀
一、气动超薄球阀 产品概述
上海川沪阀门有限公司生产的气动超薄球阀，也称为气动对夹球阀，由气动执行机构和超薄球阀阀体组成。
特点：
1.结构简单、体积小、重量轻。
2.紧密可靠、密封性好。
3.操作方便，开闭迅速。
适用场景:
气动超薄球阀适用于在石油、化工、冶金、电站、轻工等领域，对油、水、气及 纸浆或纤维状流体进行自动调节或切断控制。
二、气动超薄球阀 产品图片
 |
 |

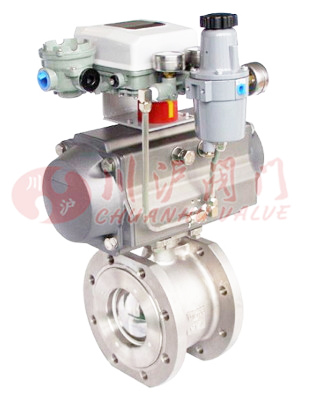

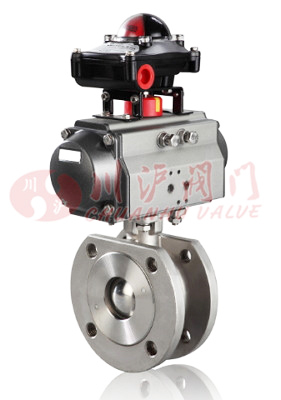

| 气动超薄球阀(开关型) | 气动超薄球阀(调节型) |
三、气动超薄球阀 零部件材料
| 零件名称 | 材料名称 | |||
|---|---|---|---|---|
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 | |||
| 适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
四、气动超薄球阀 技术参数
| 公称通径 | DN10～150mm | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称压力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | |||||||||||
| 泄漏量 | 软密封:零泄漏 | 硬密封:≤额定流量的10-5 | ||||||||||
| 流量特性 | 快开特性 | |||||||||||
| 可调范围 | DN10-80 | DN100-150 | ||||||||||
| 250:1 | 350:1 | |||||||||||
| 阀体形式 | 整体式锻造、整体式铸造 | |||||||||||
| 连接形式 | 超薄法兰式、对夹式 | |||||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 适用温度 | 密封面 | |||||||||||
| PTFE≤180℃、PPL≤300℃、硬密封≤450℃ | ||||||||||||
| 配置执行机构 | 可配GT、AT、AR、AW系列单双作用气动执行器 | |||||||||||
| 控制方式 | 开关两位控制、4-20mA模拟量控制 | |||||||||||
五、气动超薄球阀 执行器参数
| 执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
六、气动超薄球阀 性能规范
| 公称通径DN(mm) | DN15-150 | ||||
|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
| 试验压力 | 强度试验 | 15.0 | 24.0 | 37.5 | 48.0 |
| 密封试验 | 11.0 | 17.6 | 27.5 | 35.2 | |
| 低压气密试验 | 0.5～0.7 | ||||
| 适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | ||||

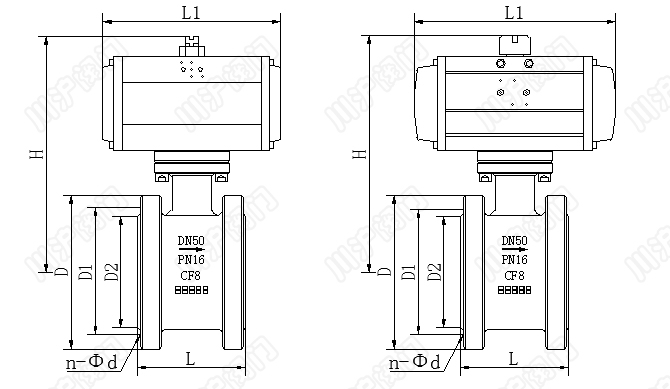

七、气动超薄球阀 结构图
 |
八、气动超薄球阀 连接尺寸
| 公称通径DN(mm) | L | D | D1 | D2 | n-Φd | H | L1 |
|---|---|---|---|---|---|---|---|
| 15 | 35 | 95 | 65 | 45 | 4-M12 | 185 | 130 |
| 20 | 38 | 105 | 75 | 55 | 4-M12 | 191 | 140 |
| 25 | 42 | 115 | 85 | 65 | 4-M12 | 193 | 150 |
| 32 | 50 | 135 | 100 | 78 | 4-M16 | 212 | 165 |
| 40 | 60 | 145 | 110 | 85 | 4-M16 | 217 | 180 |
| 50 | 70 | 160 | 125 | 100 | 4-M16 | 260 | 200 |
| 65 | 95 | 180 | 145 | 120 | 4-M16 | 293 | 220 |
| 80 | 118 | 195 | 160 | 135 | 8-M16 | 323 | 250 |
| 100 | 140 | 215 | 180 | 155 | 8-M16 | 382 | 280 |
| 125 | 175 | 245 | 210 | 185 | 8-M16 | 468 | 320 |
| 150 | 210 | 280 | 240 | 210 | 8-M16 | 510 | 360 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
下载：上海川沪阀门有限公司-产品样本-气动超薄球阀.PDF
