气动内螺纹球阀
一、气动内螺纹球阀 产品概述
上海川沪阀门有限公司生产的气动内螺纹球阀，是由角行程的气动执行机构和球阀组成，适用于两位切断和调节的场合。气动内螺纹球阀阀体与执行机构的连接采用直连方式。
特点：
1.动作时间快，输出稳定，可靠性高。
2.结构简单、体积小、重量轻。
3.配套简单，流通能力大。
适用场景:
气动内螺纹球阀特别适合于介质是粘稠，含颗粒，纤维性质的场合。广泛应用于食品，环保，轻工，石油，造纸，化工，教学和科研设备，电力等行业的工业控制场合。
二、气动内螺纹球阀 产品图片
 |
 |

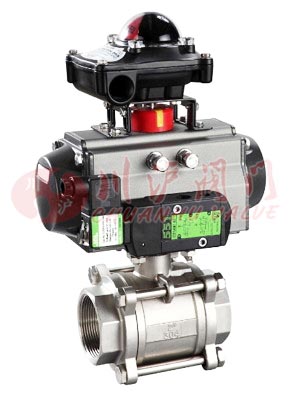

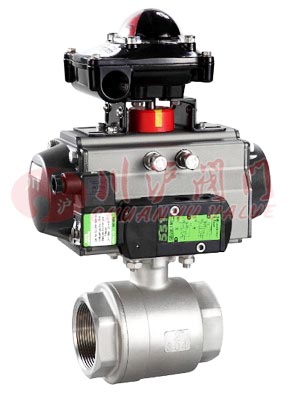

| 气动内螺纹球阀(二片式内螺纹球阀) | 气动内螺纹球阀(三片式内螺纹球阀) |
三、气动内螺纹球阀 零部件材料
| 零件名称 | 材料名称 | |||
|---|---|---|---|---|
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 | |||
| 适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
四、气动内螺纹球阀 技术参数
| 公称通径DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa | |||||||||
| 阀体形式 | 三片式精铸阀体、二片是精铸阀体 | |||||||||
| 连接形式 | 螺纹式、焊接式 | |||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||
| 流量特性 | 近似快开型 | |||||||||
| 动作范围 | 0～90° | |||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏) | |||||||||
| 基本误差 | 带定位器：小于全行程的±2% | |||||||||
| 回差 | 带定位器：小于全行程的2% | |||||||||
| 可调范围 | 250：1 | |||||||||
| 配置执行机构 | 可配GT、AT、AR、AW系列单双作用气动执行器 | |||||||||
| 控制方式 | 开关两位控制、4-20mA模拟量控制 | |||||||||
五、气动内螺纹球阀 执行器参数
| 执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
六、气动内螺纹球阀 性能规范
| 试验压力(Mpa) | 公称压力(Mpa) | 压力级(class) | JIS(Mpa) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 气密试验 | 0.5～0.7 | |||||||||

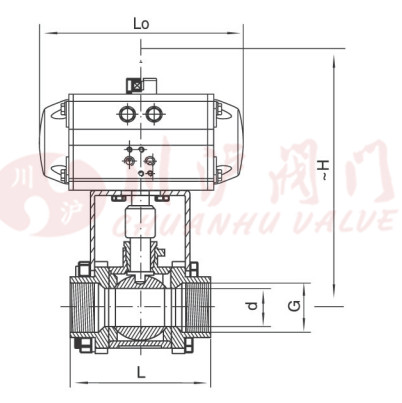

七、气动内螺纹球阀 结构图
 |
八、气动内螺纹球阀 连接尺寸
| 公称通径 DN | 连接尺寸 | |||||
|---|---|---|---|---|---|---|
| DN | in | d | L | G | Lo | ~H |
| 15 | 1/2 | 15 | 72 | 1/2 | 141 | 159 |
| 20 | 3/4 | 20 | 82 | 3/4 | 141 | 167 |
| 25 | 1 | 25 | 90 | 1 | 141 | 172 |
| 32 | 1-1/4 | 32 | 112 | 1-1/4 | 159 | 210 |
| 40 | 1-1/2 | 40 | 120 | 1-1/2 | 211 | 218 |
| 50 | 2 | 50 | 145 | 2 | 211 | 248 |
| 65 | 2-1/2 | 65 | 185 | 2-1/2 | 248 | 273 |
| 80 | 3 | 80 | 210 | 3 | 269 | 313 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
