气动切断球阀
一、气动切断球阀 产品概述
上海川沪阀门有限公司生产的气动切断球阀，是由气动执行器和O型球阀组成，气动切断球阀阀体与执行机构的连接采用直连方式。气动切断球阀可配限位开关盒、电磁阀、减压阀等，使用0.4-0.7MPa气源可实现切断操作，并送出二对无源触点信号指示阀门开关。气动执行器可选用单作用气动执行器和双作用气动执行器。单作用的气动执行器在动力源发生故障时，可以按照系统设定的要求自动处于开启或者关闭的位置，双作用气动执行器，在断气后保持。
特点：
1.流体切断和流通。
2.密封性可靠，流通性能好，流阻小，装卸方便。
3.采用直连方式，具有连线简单，结构紧凑，动作稳定。
适用场景:
特别适用于介质是粘稠、含颗粒、纤维性质的场合，目前该气动切断球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
二、气动切断球阀 产品图片
 |
 |

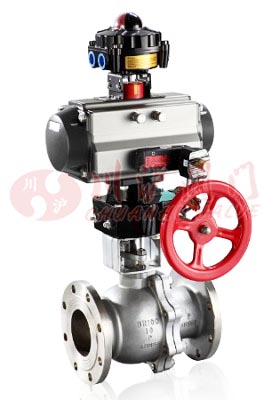

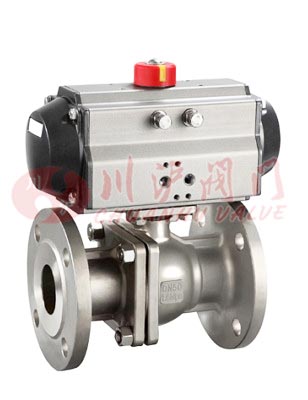

| 气动切断球阀不带附件 | 气动切断球阀带全套附件 |
三、气动切断球阀 零部件材料
| 零件名称 | 材料名称 | |||
|---|---|---|---|---|
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 | |||
| 适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
四、气动切断球阀 技术参数
| 公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 流量系数Kv | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4MPa | |||||||||||||
| 泄漏量 | 软密封：零泄漏；硬密封：≤额定流量的10-5 | |||||||||||||
| 阀体形式 | 两段式阀体(浮动球体) | 两段式阀体(固定球体) | ||||||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||||||
| 密封填料 | 聚四氟乙烯(PTFE)、金属石墨缠绕垫片 | |||||||||||||
| 连接形式 | 法兰、焊接、螺纹 | |||||||||||||
| 流量特性 | 快开特性 | |||||||||||||
| 可调范围 | DN15-65 | DN80-300 | ||||||||||||
| 250:1 | 350:1 | |||||||||||||
| 适用温度 | 密封面 | |||||||||||||
| PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃ | ||||||||||||||
| 配置执行机构 | 可配GT、AT、AR、AW系列单双作用气动执行器 | |||||||||||||
| 控制方式 | 开关两位控制、4-20mA模拟量控制 | |||||||||||||
五、气动切断球阀 执行器参数
| 执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
六、气动切断球阀 性能规范
| 试验标准 | 公称压力（Mpa） | 压力级（class） | JIS(Mpa) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 气密试验 | 0.5～0.7 | |||||||||

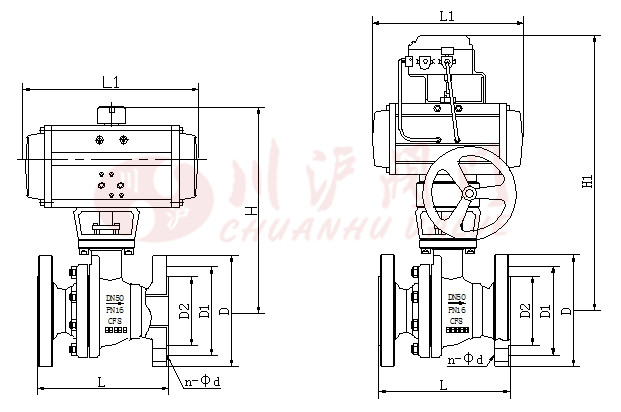

七、气动切断球阀 结构图
 |
八、气动切断球阀 连接尺寸
| 公称通径DN(mm) | 主要尺寸 | 法兰尺寸 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| PN1.6MPa | PN2.5MPa | ||||||||||
| L | H | L1 | D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | |
| 15 | 130 | 185 | 140 | 95 | 65 | 46 | 4-14 | 95 | 65 | 46 | 4-14 |
| 20 | 140 | 191 | 140 | 105 | 75 | 45 | 4-14 | 105 | 75 | 56 | 4-14 |
| 25 | 150 | 193 | 140 | 115 | 85 | 65 | 4-14 | 115 | 85 | 65 | 4-14 |
| 32 | 165 | 212 | 164 | 140 | 100 | 76 | 4-18 | 140 | 100 | 76 | 4-18 |
| 40 | 180 | 217 | 164 | 150 | 110 | 84 | 4-18 | 150 | 110 | 84 | 4-18 |
| 50 | 200 | 260 | 190 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 220 | 293 | 210 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 8-18 |
| 80 | 250 | 323 | 247 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 280 | 382 | 276 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 |
| 125 | 320 | 468 | 348 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 |
| 150 | 360 | 510 | 378 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
| 200 | 400 | 655 | 524 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 |
| 250 | 630 | / | / | 405 | 355 | 319 | 12-26 | 425 | 370 | 330 | 12-30 |
| 300 | 750 | / | / | 460 | 410 | 370 | 12-26 | 485 | 430 | 389 | 16-30 |
九、气动切断球阀 制造标准
| 设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法兰尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 检验与试验 | JB/T 9092、API 598、GB/T13927 |
注：由于产品改进技术创新参数可能有一定变化，公司不另行通知，请咨询公司技术部门索取新数据。
下载：上海川沪阀门有限公司-产品样本-气动切断球阀.PDF
气动切断球阀链接：http://www.shchuanhu.com/products/qidongqiufa/qdqdqf.html
